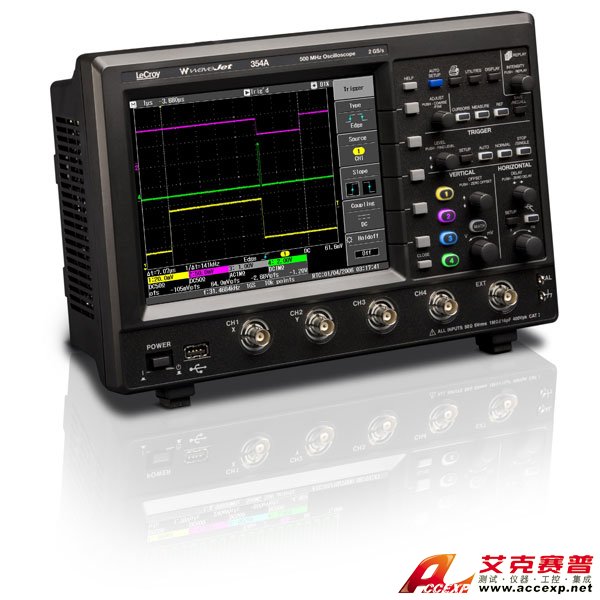

LeCroy Wavejet 354 500MHz示波器
名稱：示波器
品牌：
型號：
簡介：LeCroy Wavejet 354示波器2通道, 500 MHz, 2GS/s (隔行掃描), 500kpts/通道, 7.5英寸顯示器 可以使用內置6位頻率計數器，簡化測試方式。將一直顯示計數器，而且計數器一目了然，閱讀起來非常容易。 ...
申請服務
- 產品介紹
LeCroyWavejet 354示波器2通道, 500 MHz, 2GS/s (隔行掃描), 500kpts/通道, 7.5英寸顯示器
可以使用內置6位頻率計數器，簡化測試方式。將一直顯示計數器，而且計數器一目了然，閱讀起來非常容易。
峰值檢測和等時采集模式可以靈活地捕獲和測量信號。在使用峰值檢測模式時，WaveJet可以捕獲最小1納秒的毛刺，在使用等時模式時可以實現高達每秒1000億樣本的取樣速率。
LeCroy Wavejet 354示波器可以使用26個自動測量參數，節約訊號測量時間。可以查看采用與通道相同顏色色碼的結果，顯示最小值和最大值。
LeCroy Wavejet 354示波器為進一步分析提供了數學運算功能，提供的數學運算功能包括加、減、乘和FFT。然后可以在計算得出的波形上進行測量。
LeCroy Wavejet 354示波器可以把捕獲的波形和WaveJet設置保存到內存或優盤中。然后可以在以后再調用這些設置，比較測試結果。
LeCroy Wavejet 354示波器可以讓您看到更多訊息。回放可以在時間上向回查看波形，查看頻次低的事件，如欠幅脈沖或毛刺，并以發生的順序顯示這些事件，從而為您提供獨特的視角，簡化調試和診斷工作。
LeCroy Wavejet 354示波器提供了通常在低帶寛便攜式示波器中沒有提供的無可比擬的性能和調試工具。工師師可以使用100MHz帶寛的其它示波器中設有提供的回放功能和長捕獲時間，簡化和縮短調試過程。除了提供杰出的性能和功能外，WaveJet重量輕、便于攜帶，厚僅4寸，擁有大型7.5寸彩色顯示器。
LeCroy Wavejet 354示波器放大長捕獲數據，查看細節；保持高取樣速率。
LeCroy Wavejet 354示波器消除了高取樣率和長捕獲時間的矛盾，其取樣速率為每秒20億樣本，捕獲時間是同類中其它示波器的200倍。長內存使得WaveJet成為查看低頻和高頻信號組合或具有快速邊沿的低速訊號的理想示波器。
除邊緣觸發外，還提供了其它觸發功能，包括脈寛觸發、周期觸發、脈沖數觸發和TV觸發，幫助您捕獲需要查看的訊號。
| 示波器型號 | WaveJet 314 | WaveJet 312 | WaveJet 324 | WaveJet 322 | WaveJet 334 | WaveJet 332 | WaveJet 354 | WaveJet 352 |
| 帶寛 | 100 MHz | 200 MHz | 350 MHz | 500 MHz | ||||
| 上升時間 | 3.5納秒 | 1.75納秒 | 1納秒 | 750微微秒 | ||||
| 輸入通道數目 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 |
| 顯示器 | 7.5寸 彩色平板 TFT-LCD，640 x 480 VGA | |||||||
| 取樣率 (單次) | 每秒10億樣本 | 每秒20億樣本 (隔行掃描), 每秒10億樣本 (所有信道) | ||||||
| 取樣率 (RIS) | 每秒1000億樣本 | |||||||
| 峰值檢測周期 | 1納秒 | |||||||
| 內存長度 | 每通道50萬點 (所有通道) | |||||||
| 捕獲時間 | 每秒10億樣本時500微秒，每秒20億樣本時250微秒 | |||||||
| 垂直分辨率 | 8 位 | |||||||
| 垂直靈敏度 | 每格2毫伏 - 每格10伏 | 每格2毫伏 - 每格10伏，每格2毫伏 - 每格2伏 (50歐) | ||||||
| 垂直 (DC) 增益精度 | ± (1.5% + 全標的.5%) | |||||||
| 帶寛限制濾波器 | 20 MHz | 20 MHz, 200 MHz | ||||||
| 最大輸入電壓 | 400伏 CAT I | 400伏 CAT I, 5伏RMS (50歐) | ||||||
| 輸入耦合 | GND、直流1百萬歐、交流1百萬歐 | GND、直流1百萬歐，交流1百萬歐、直流50歐 | ||||||
| 輸入阻抗 | 1百萬歐 ±1.5%|| 20微微法拉 | 1百萬歐 ±1.5%|| 16微微法拉，50歐 ±1.5% | ||||||
| 探測系統 | BNC 帶有探頭傳感環 | |||||||
| 探頭 | PP011 (每條通道一個) | PP006A (每條通道一個) | ||||||
| 時基范圍 | 每格5納秒 - 每格50秒 | 每格2納秒 - 每格50秒 | 每格1納秒 - 每格50秒 | 每格500微秒 - 每格50秒 | ||||
| 滾動模式 | 每格50毫秒 - 每格50秒 (最大值每秒10萬樣本) | |||||||
| 時基精度觸發 | 10 ppm (典型值) | |||||||
| 觸發 | 邊緣、毛刺、周期、脈沖數量、視頻 | |||||||
| 測量 | 最低點、平均周期、周期RMS、占空比、下降時間(90-10%)、下降時間(80-20%)、頻率、積分、最大值、平均值、最小值、正脈沖數量、負脈沖數量、正過沖、負過沖、峰到峰值、周期、正脈寛、負脈寛、上升時間(20-80%)、上升時間(10-90%)、RMS、偏移、Skew@level、最高點、最高至最低。 | |||||||
| 縮放 | 使用前面板QuickZoom按鈕，在單獨的縮放網格中縮放所有波形 | |||||||
| 數學運算 | 加、減、乘、FFT (使用矩形，Hanning事平頂函數最多支持8000樣點) | |||||||
| 回放 | 向回查看波形采集歷史(最多1024次采集) | |||||||
| 外觀尺寸 (高寛厚) | 190 毫米 x 285 毫米 x 102毫米 (7.5寸 x 11.2寸 x 4寸) | |||||||
| 凈重 | 3.2 公斤; 7 磅 | |||||||
