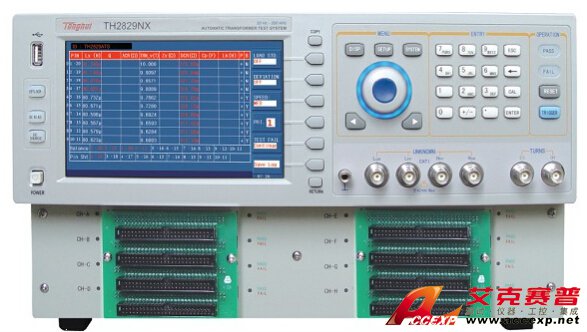

同惠 TH2829NX 變壓器綜合測試儀
名稱：電磁測試儀
品牌：
型號：
簡介：同惠 TH2829NX 變壓器綜合測試儀腳位為96P,向上以24P為單位遞增，最多192P，客戶可以按需靈活選擇。同惠 TH2829NX 變壓器綜合測試儀沿用了同惠24P和48P機型首創的一體化設計理念，將測試主機和掃描治具合二為一，大大節...
申請服務
- 產品介紹
同惠 TH2829NX 變壓器綜合測試儀腳位為96P,向上以24P為單位遞增，最多192P，客戶可以按需靈活選擇。同惠 TH2829NX 變壓器綜合測試儀沿用了同惠24P和48P機型首創的一體化設計理念，將測試主機和掃描治具合二為一，大大節約了客戶寶貴的桌面空間。同惠 TH2829NX 變壓器綜合測試儀將先進的測試技術、控制技術、顯示技術、處理器技術等融于一體，可達到無與倫比的75次/秒的測試速度，整機掃描速度比TH2819X提高了近50%。同惠 TH2829NX 變壓器綜合測試儀還提供了前面板PASS/FAIL LED指示，當僅需了解合格與否的信息而關閉LCD時，測試速度更可提高，在業界處于全面領先地位。同惠 TH2829NX 變壓器綜合測試儀在為您帶來超強功能體驗的同時，時刻牢記為您節約預算。0-100mA/10V偏置電源是網絡變壓器測試的必備功能，以往該功能均作為選件而需要客戶額外付費，同惠 TH2829NX 變壓器綜合測試儀為您標準配置了該項功能，不再需要考慮是否加裝。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2829NX 變壓器綜合測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.mqmlro.cn，聯系電話：0731-84284278 84284378。
同惠 TH2829NX 變壓器綜合測試儀的性能特點:
■ 7英寸16：9 TFT LCD顯示器，分辨率800RGB×480
■ 測試頻率：200kHz, 分辨率0.5mHz
■ 測試腳位：96P、120P、144P、168P、192P
■ 測試信號范圍：5mV-2Vrms(10Vrms定制), 分辨率100μV
■ 最快測試速度：9ms/次(LCR)
■ 內置0-100mA/0-10V偏置電源, 可選配1A偏流源
■ 二極管正反向特性檢測，滿足網絡變壓器參數完整測試
■ 更寬的阻抗測量范圍與更好的小信號測試穩定性
■ 改進的高圈數比和弱耦合變壓器測試能力
■ 改進的DCR測試能力，提高低電阻繞組的DCR測試能力
■ 單屏可容納全部掃描測試結果，無需翻頁
■ LCR測試可選擇一組或兩組主、副參數顯示
■ 靈活的時間標記系統，文件設定、校準偏差與扣除時間均可記憶
■ 對選定的掃描參數進行多檔分選
■ 掃描治具繼電器自檢功能，保證掃描治具的可靠工作
■ 靈活的偏差扣除方式
■ 多種不良處理方式選擇
■ 提供單參數測試循環，對獨立繞組進行測試判斷
■ 管理員與操作員兩級密碼，提高測試安全和可靠性
■ 機內20組設定文件保存，海量U盤設定文件保存能力
■ 以CSV, GIF格式保存測試數據或圖像于USB存儲器
■ 機內軟件提供Cpk, Cp, Ck等統計分析能力
■ 條形碼讀入直接調用設定文件，管理測試產品品種
■ 多種文件搜索模式：模糊搜索、精確搜索、條碼搜索等
■ 參數設定文件向下兼容TH2818X/TH2819X
■ 提供PC級儀器測試設定文件編程能力（選件）
■ USB HOST和RS232C兩種儀器操作軟件在線升級模式
■ 多種接口方式支持上位機通訊
■ 支持通過LAN接口實現多臺儀器組網
■ 排線接口前后可選
同惠 TH2829NX 變壓器綜合測試儀的技術參數：
TH2829NX型自動變壓器測試系統
可用選件
TH2829-SCANNER 24Pin掃描板單元
| 產品型號 | TH2829NX | 96/120/144/168/192Pin變壓器掃描測試+LCR數字電橋(選件)客戶確需安裝LCR數字電橋功能可聯系本公司業務人員或代理商另行購買，購買時請提供詳細的儀器序列號。 | |
| 基本測量準確度(詳見技術說明書) | LCRZ | 0.05% | |
| DCR, 圈數比 | 0.1% | ||
| 校準條件 | 預熱時間：≥ 30分鐘； 環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 測試電纜長度：0 m | ||
| 測試信號頻率 | TH2829NX | 范圍：20Hz—200kHz | 最小分辨率：0.5mHz準確度：0.01% |
| 信號源輸出阻抗 | 10Ω、30Ω、50Ω、100Ω可選， ±2% @1kHz | ||
| 正常 | 5mV—2Vrms(10Vrms 可選) | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV | |
| AC測試信號電平 | 50μA—100mArms | 最小分辨率：1μA | |
| 恒定電平 | 10mV—1Vrms(5Vrms 可選) | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV | |
| 100μA—50mArms | 最小分辨率：1μA | ||
| DC偏置電壓源 | 0V-± 10V | 最小分辨率：0.5mV, 準確度：1%x設定電壓+5mV | |
| 0mA-± 100mA | 最小分辨率：0.5μA | ||
| DC恒定電流源（選件）（用于二極管正向特性測試） | 0-± 100mA | 最小分辨率：5μA，準確度：1%x設定電流+0.2mA負載開路電壓：≤ 5 V | |
| DC偏置電流源（選件，TH2901） | 0-± 1A | 最小分辨率：0.25mA，準確度：1%x設定電流+2mA負載開路電壓：≤ 9 V | |
| 變壓器測試參數 | 圈數比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻, 平衡, 引腳短路，二極管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N | ||
| LCR數字電橋測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | ||
| DCR顯示范圍 | 0.00001 Ω－999.999 MΩ | ||
| 圈數比顯示范圍 | 1:0.001-1000:1 | ||
| 測量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | ||
| LCR參數顯示范圍 | |Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999º— 179.999º θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% | ||
| 二極管測試 | 正向測試電流:0 — 99.999mA可編程 反向截止電流：0-99.999mA | ||
| 反向測試電壓:0 — 9.9999V可編程 正向導通電壓：0-3.0000V | |||
| 等效電路 | 串聯, 并聯 | ||
| 量程方式 | 自動, 保持 | ||
| 觸發方式 | 內部, 手動, 外部, 總線 | ||
| 平均次數 | 1－255 | ||
| 校準功能 | 開路, 短路, 負載 | ||
| 數學運算 | 直讀, ΔABS, Δ% | ||
| 延時時間設定 | 0 - 60.000s, 1ms步進 | ||
| 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | ||
| 檔計數功能 | |||
| PASS、FAIL前面板或掃描治具LED顯示 | |||
| 存儲器 | 40組LCRZ儀器設定文件20組變壓器掃描設定文件 | ||
| 接口 | 控制接口 | HANDLER（選件），從儀器后面板輸出 | |
| 通訊接口 | LAN、GPIB（選件）、USB DEVICE、RS232C | ||
| 存儲器接口 | USB HOST（U盤存儲或條形碼掃描） | ||
| 通用技術參數 | |||
| 工作環境 | 溫度 | 0°C − 40°C | |
| 濕度 | ≤90%RH | ||
| 電源要求 | 電壓 | 99V-121V AC , 198V-242V AC | |
| 頻率 | 47Hz-63Hz | ||
| 功耗 | 最大80VA | ||
| 體積(W×H×D) | 400mm×132mm×385mm | ||
| 重量 | 約13 kg | ||
| 隨機附件 | |
| TH26005B | 四端測試夾具 |
| TH26011A | 四端開爾文測試電纜 |
| TH26004B | 二端測試電纜 |
| TH26010 | 鍍金短路板 |
TH2829-SCANNER 24Pin掃描板單元
| TH2829X-LCR | TH2829NX LCR測試功能 |
| TH2829X-D | TH2829NX 二極管正反向檢測功能 |
| TH26001 | 四端測試夾具 |
| TH26006 | 軸向元件測試夾具 |
| TH26007 | 磁環測試夾具 |
| TH26008 | SMD元件測試夾具 |
| TH26009 | SMD元件測試鉗 |
