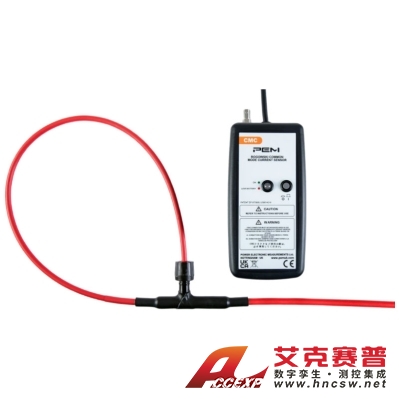

PEM CMC系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CMC系列
簡介：PEM CMC系列羅氏線圈 電流探頭傳感器一種靈活的夾式電流探頭，用于測量通過大型交流驅動系統中的軸承流向地的電機驅動器周圍的高頻共模電流。CMC 還可用于需要測量小高頻電流的各種其他應用。CMC 是識別大型電機驅動器中共模電流的存在和嚴重...
申請服務
- 產品介紹
PEM CMC系列羅氏線圈 電流探頭傳感器一種靈活的夾式電流探頭，用于測量通過大型交流驅動系統中的軸承流向地的電機驅動器周圍的高頻共模電流。CMC 還可用于需要測量小高頻電流的各種其他應用。
CMC 是識別大型電機驅動器中共模電流的存在和嚴重程度的重要工具。它專為具有交流驅動系統知識的經驗豐富的人員使用而設計。一旦確定，CMC 將為工程師提供參考測量值，該測量值可用于評估為減輕軸承電流而采取的措施的有效性。
PEM CMC系列主要特點
寬工作溫度 -20°C 至 +90°C。
低頻 （-3dB） 帶寬，可衰減較大的基波工頻電流和磁場。
高頻（-3dB）帶寬為≥10MHz。
多種羅氏線圈尺寸。
靜電屏蔽的羅氏線圈。
線圈絕緣 10kV pk。
PEM CMC系列應用
控制交流電機的變速驅動器 （VSD） 產生快速瞬態 PWM 電壓，可以電容耦合到機器軸上。軸上的電壓足以使電弧電流流過電機軸承接地。這些電流可以通過機器軸或電機接地機構上的 CMC 進行測量。
測量牽引應用中的干擾，以確保機車 VSD 不會損害鐵路信號系統的完整性。
標準與合規性
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
專利產品
PEM CMC系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 噪聲max.(mVp-p) | 低頻帶寬3dB(kHz) | TypicalLF(< 1%)bandwidth(kHZ) | Peak di/dt( kA/μs ) | 低頻帶寬3dB (MHz) 1m線圈 |
| CMC015 | 200.0 | 37.5 | 4.0 | 19.0 | 50.0 | 4.0 | 11.0 |
| CMC03 | 100.0 | 75.0 | 4.0 | 6.0 | 15.0 | 8.0 | 13.0 |
| CMC06 | 50.0 | 150.0 | 4.0 | 1.9 | 5.0 | 16.0 | 14.0 |
| 型號 | / | 供電方式 | / | 引線長度（m) | / | 線圈周長(mm) | |
| 例如: CMC06-50mV/A代表的意思是:電池供電, 2.5m引線長度, 1000mm線國周長 | |||||||
| CMC06 | / | B | / | 2.5 | / | 1000 | |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CMC | 70kA/μs | 1.5kA/μs |
PEM CMC系列技術規格
輸出：±7.5V pk 對應于≥ 100kΩ 的“峰值電流”（推薦，例如 DC1MΩ 示波器）。
準確性：校準至 ±0.5% 讀數，導體位于線圈回路中央。線圈中導體位置的變化通常為讀數的 ±3%（對于 5cm2 導體），線性度（電流大小）讀數的 0.05%。
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -20°C 至 +90°C集成器電子設備 0°C 至 +40°C
線圈電壓：10kV pk，安全峰值工作電壓對地。額定值由 15kV rms、50Hz、60 秒閃光測試確定。
電纜長度：2.5m 或 4m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：500 毫米、700 米或 1000 毫米。（可根據要求提供更長的線圈）。
電池選項
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
