日置HIOKI ZC2003 掃描模塊機架
名稱：儀器附件及傳感器
品牌：日置HIOKI
型號：ZC2003
簡介：日置HIOKI ZC2003 掃描模塊機架● 針對多電芯出貨檢查的高效方案● 考慮到阻抗測量的電路設計減少通道之間的誤差● 采用半導體開關，提供高速切換和免維護● 極小的組合影響量，保障準確的測試結果● 各通道內置短路保護保險絲相鄰通道功能...
申請服務
- 產品介紹

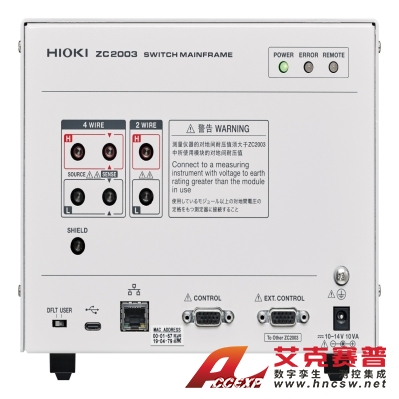

日置HIOKI ZC2003 掃描模塊機架
● 針對多電芯出貨檢查的高效方案
● 考慮到阻抗測量的電路設計減少通道之間的誤差
● 采用半導體開關，提供高速切換和免維護
● 極小的組合影響量，保障準確的測試結果
● 各通道內置短路保護保險絲

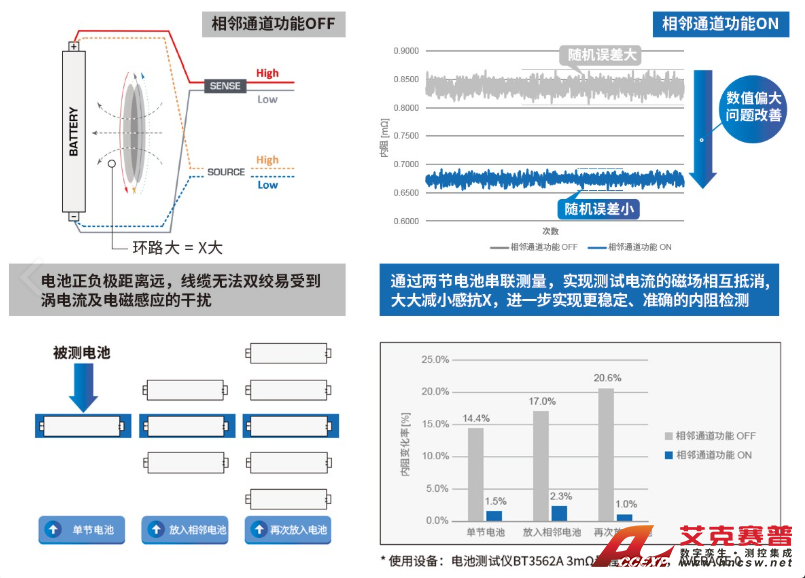

相鄰通道功能
進一步提高檢測系統的測量精度及穩定性，使用相鄰通道功能，可以改善周邊導體變化對測量結果的影響。
電池內阻不僅會隨著感抗X的增大而增大；并且，隨著周邊導體的擺放位置不同，電池內阻逐漸增大。

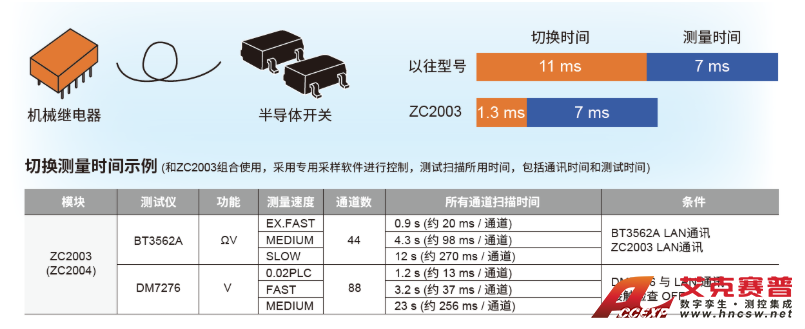

采用半導體開關陣列，更快的開關速度
由傳統的機械式繼電器替換為半導體開關，具有更小的布局面積，無需考慮使用壽命，以及更快的切換速度。
對應2線式/4線式測試的高速模塊ZC2004具有1.3 ms的切換速度（不包括通訊時間）。

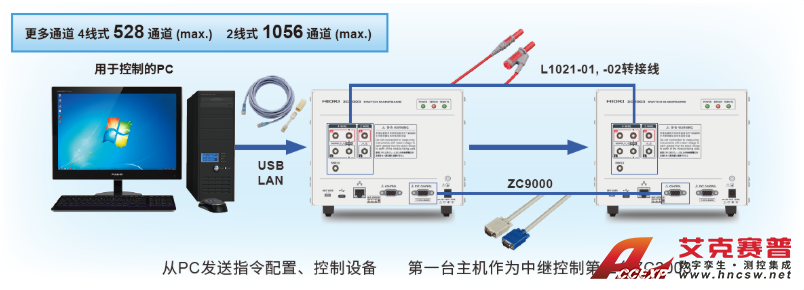

通道擴展功能，節約上位機端口
一般擴展開關主機，需要另外追加一個端口對第二臺設備進行控制，若用專用線纜ZC9000連接第二臺繼電器主機，并且使用ZC2003的擴展功能，僅用一個端口便能控制兩臺繼電器進行切換。（也可與第二臺開關主機進行通訊）節約了上位機的端口個數。
測試用線纜的案例，豐富的通訊接口

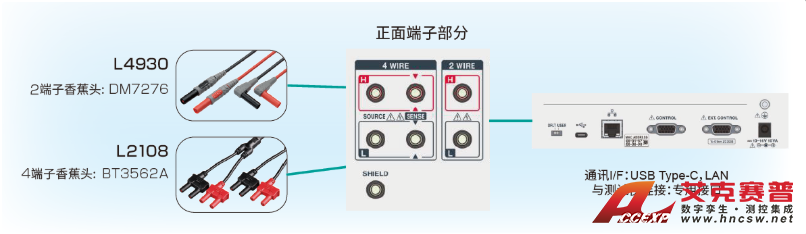

連接線與對應測試儀連接示例
小電阻高精度測量模式，適用于刀片電池的測量

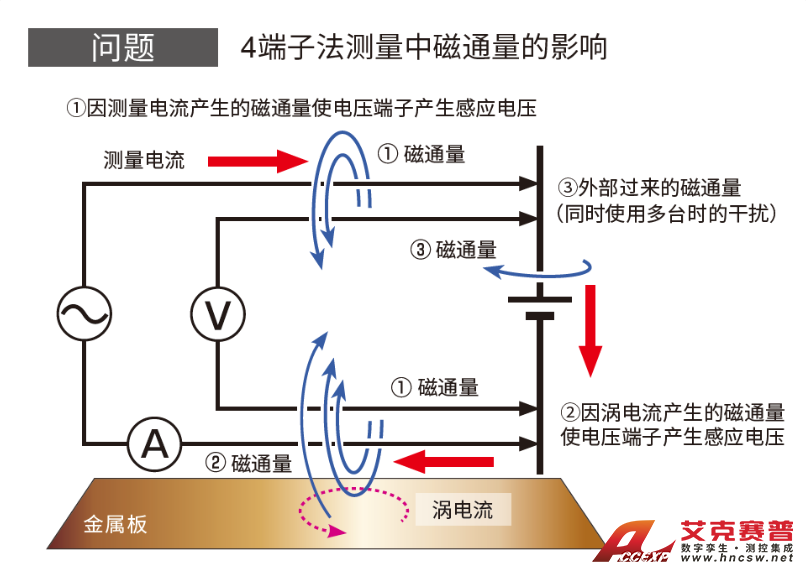

4端子法中，從交流的測量電流中產生磁通量。 而且該磁通量會在周邊金屬中產生渦電流，來自該渦電流的磁通量會影響檢測信號，從而使測量值產生誤差。

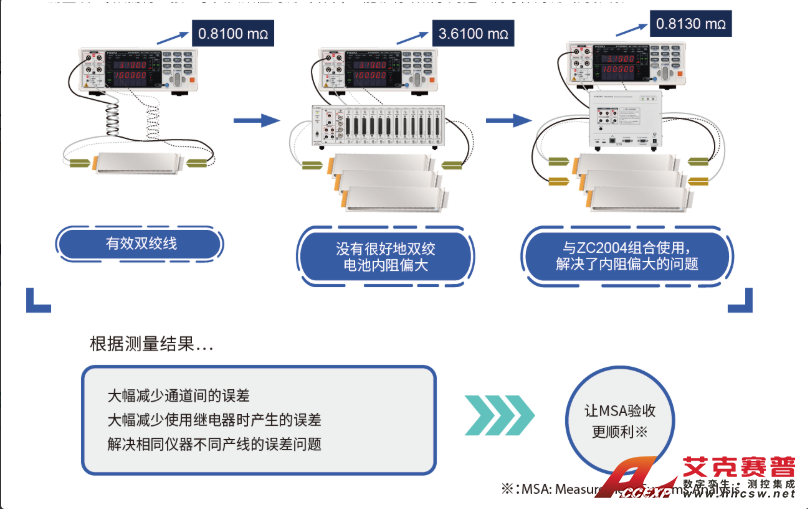

電池內阻測試偏差太大？ 使用ZC2004多路掃描模塊即可解決
由于刀片電池的長度較長，且電池的極耳分布在電池兩側，H和L的線纜距離很遠，無法進行可靠的雙絞，從而形成了較大的電流環路，在測試中往往發現測試結果比真實值偏大。此外，在多通道測試的方案里，電芯被依次并排地放置在托盤中，受相鄰電池外殼金屬的影響，測試值也會發生變化。
采用多路掃描模塊ZC2004的相鄰通道功能進行切換測試后，可以有效地減少由線纜形狀、配線方式而造成的測量誤差，從而得到接近于真實數值的測試結果，且能夠有效減小周邊金屬導體對測試的影響。

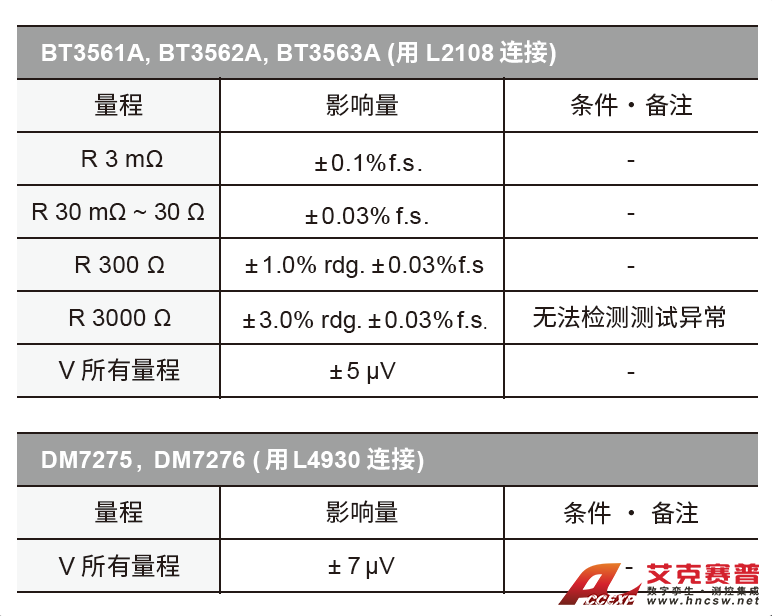

ZC2004追加影響量
詳見圖中表格
