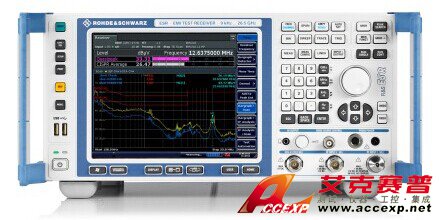

R&S ESR3 測量接收機
名稱：頻譜分析儀
品牌：
型號：
簡介：RSESR3 測量接收機支持EMI傳導騷擾和輻射騷擾測試，頻率覆蓋從10Hz到3.6 GHz，完全符合CISPR16-1-1標準要求。使用基于FFT的時域掃描功能，RSESR3在電磁騷擾測試中速度極快。與此同時ESR還具備了強大的信號頻譜分...
申請服務
- 產品介紹
R&S®ESR3 測量接收機支持EMI傳導騷擾和輻射騷擾測試，頻率覆蓋從10Hz到3.6 GHz，完全符合CISPR16-1-1標準要求。使用基于FFT的時域掃描功能，R&S®ESR3在電磁騷擾測試中速度極快。與此同時ESR還具備了強大的信號頻譜分析儀的功能。實時頻譜分析功能為寬帶故障定位提供有利手段。R&S®ESR3測量接收機利用該功能可以詳細分析騷擾信號和歷史信息。ESR具備一個簡潔的結構和直觀的觸摸屏用戶界面，操作簡易。
R&S®ESR3主要特點
• EMI測量接收機和信號頻譜分析儀集成入同一款儀器
• 支持CISPR16-1-1 Ed. 3.1規范標準
• 預選器集成了20dB的預放
• 分辨率帶寬符合CISPR標準要求，步長從10Hz到1MHz（MIL STD-461, DO-160）
• 超快的時域掃描，相比于傳統的步徑掃描模式
• 實時的頻譜分析，高達40MHz的分析帶寬可以詳細分析騷擾信號
• 時域顯示精度高達50us
• 支持自動化測試
型號 訂貨號
R&S®ESR3 EMI 測量接收機 10Hz到3.6GHz 1316.3003.03
R&S®ESR7 EMI 測量接收機 10Hz到7GHz 1316.3003.07
R&S®ESR26 EMI 測量接收機 9kHz到26.5GHz 1316.3003.26
相關產品R&S®ES-SCAN EMI 預認證測量軟件
R&S®EMC32 EMC測量軟件
R&S®ESU EMI測試接收機
R&S®ESCI EMI測試接收機
R&S®ESR3特點&優勢
符合標準的騷擾測量
• 認證測量
• 符合標準要求的頻譜儀模式下的EMI測量
基于FFT時域掃描功能實現超快的EMI測量
• 業界測量速度最快的EMI測量接收機，基于硬件實現的FFT功能
• 無縫檢測騷擾信號
• 實時測量基于QP檢波器和AV加權檢波器的傳導騷擾信號
實時頻譜分析功能實現細致的騷擾信號分析
• 時域上的無縫頻譜顯示
• 駐留模式（瀑布圖）能夠區分脈沖信號和連續騷擾信號
• 頻譜模板觸發能夠精確和穩定的檢查瞬態偶發的頻譜事件
功能強大的頻域、時域的測量和分析功能
• 預測試、數據篩選和終測的自動化測試序列設置
• 中頻分析功能顯示騷擾信號周圍的頻譜特征
• 時域顯示—集成示波器功能
• 同時顯示多達6條測試曲線和多達4個曲線圖
• 預設置天線因子（轉換因子）和用戶自定義因子設置
• EMI限值線庫支持通用的民用標準，同時具備簡易的編輯功能
• 遠程控制測試和通過R&S®EMC32和R&S®ES-SCAN EMI軟件完成自動化測試
• 擴展的很多分析功能供實驗室研發使用
• 跟蹤信號源實現標量網絡分析功能
方便的操作模式，直接的顯示方式
• 基于觸摸屏的用戶界面，集成了如undo/redo等功能
• 直接的掃描列表
• 集成了在線幫助功能
• 可存儲測試結果和儀器配置信息，支持多種文件格式
• 支持可移動硬盤，保證信息的安全、機密
• 通過GPIB或者LAN實現遠程控制
• 驅動支持LabView, LabWindows/CVI, VXI Plug & Play
• 固件升級—根據技術發展持續升級
堅固和緊湊—可移動使用理想的選擇
• 直流電源工作模式支持現場客戶端使用，可選配額外的電池組
• 固態硬盤抵御高程度的震動和撞擊
• 緊湊靈巧的設計
R&S®ESR3主要特點
• EMI測量接收機和信號頻譜分析儀集成入同一款儀器
• 支持CISPR16-1-1 Ed. 3.1規范標準
• 預選器集成了20dB的預放
• 分辨率帶寬符合CISPR標準要求，步長從10Hz到1MHz（MIL STD-461, DO-160）
• 超快的時域掃描，相比于傳統的步徑掃描模式
• 實時的頻譜分析，高達40MHz的分析帶寬可以詳細分析騷擾信號
• 時域顯示精度高達50us
• 支持自動化測試
型號 訂貨號
R&S®ESR3 EMI 測量接收機 10Hz到3.6GHz 1316.3003.03
R&S®ESR7 EMI 測量接收機 10Hz到7GHz 1316.3003.07
R&S®ESR26 EMI 測量接收機 9kHz到26.5GHz 1316.3003.26
相關產品R&S®ES-SCAN EMI 預認證測量軟件
R&S®EMC32 EMC測量軟件
R&S®ESU EMI測試接收機
R&S®ESCI EMI測試接收機
R&S®ESR3特點&優勢
符合標準的騷擾測量
• 認證測量
• 符合標準要求的頻譜儀模式下的EMI測量
基于FFT時域掃描功能實現超快的EMI測量
• 業界測量速度最快的EMI測量接收機，基于硬件實現的FFT功能
• 無縫檢測騷擾信號
• 實時測量基于QP檢波器和AV加權檢波器的傳導騷擾信號
實時頻譜分析功能實現細致的騷擾信號分析
• 時域上的無縫頻譜顯示
• 駐留模式（瀑布圖）能夠區分脈沖信號和連續騷擾信號
• 頻譜模板觸發能夠精確和穩定的檢查瞬態偶發的頻譜事件
功能強大的頻域、時域的測量和分析功能
• 預測試、數據篩選和終測的自動化測試序列設置
• 中頻分析功能顯示騷擾信號周圍的頻譜特征
• 時域顯示—集成示波器功能
• 同時顯示多達6條測試曲線和多達4個曲線圖
• 預設置天線因子（轉換因子）和用戶自定義因子設置
• EMI限值線庫支持通用的民用標準，同時具備簡易的編輯功能
• 遠程控制測試和通過R&S®EMC32和R&S®ES-SCAN EMI軟件完成自動化測試
• 擴展的很多分析功能供實驗室研發使用
• 跟蹤信號源實現標量網絡分析功能
方便的操作模式，直接的顯示方式
• 基于觸摸屏的用戶界面，集成了如undo/redo等功能
• 直接的掃描列表
• 集成了在線幫助功能
• 可存儲測試結果和儀器配置信息，支持多種文件格式
• 支持可移動硬盤，保證信息的安全、機密
• 通過GPIB或者LAN實現遠程控制
• 驅動支持LabView, LabWindows/CVI, VXI Plug & Play
• 固件升級—根據技術發展持續升級
堅固和緊湊—可移動使用理想的選擇
• 直流電源工作模式支持現場客戶端使用，可選配額外的電池組
• 固態硬盤抵御高程度的震動和撞擊
• 緊湊靈巧的設計
