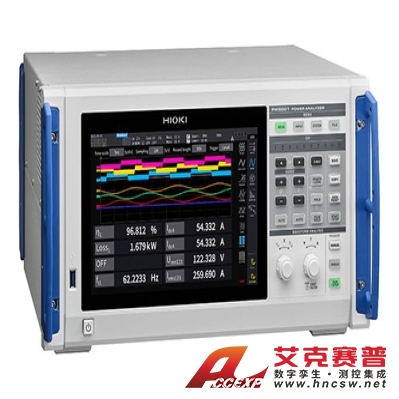

日置HIOKI PW8001功率分析儀
名稱：頻譜分析儀
品牌：日置HIOKI
型號：PW8001
簡介：功率分析儀PW8001準確測量高端光伏逆變器、電機等的功率轉換效率。HIOKI日置功率分析儀系列中的旗艦版“PW8001”，擁有高級別的測量精度。世界高水平的測量精度準確捕捉高速開關帶來的功率波動構建合理高效的測量系統這次功率分析儀 PW8...
申請服務
- 產品介紹
功率分析儀PW8001
準確測量高端光伏逆變器、電機等的功率轉換效率。HIOKI日置功率分析儀系列中的旗艦版“PW8001”，擁有高級別的測量精度。
世界高水平的測量精度
準確捕捉高速開關帶來的功率波動
構建合理高效的測量系統
這次功率分析儀 PW8001 最新 Ver2.0 版本，帶來了許多創新功能。
新功能特點
一、 功率譜分析(PSA)功能
1. 準確把握有功功率在寬頻帶上的頻率分布
PSA可對記錄的波形進行FFT分析，并可在頻率軸上實時觀測電壓、電流和有功功率，最高頻率可達 6 MHz。
自動提取最高的10個峰值，并列出其數值。
電流傳感器具有出色的頻率響應，配合PW8001的自動相位補償技術，可實現高頻率的可靠驗證。
2. 研究功率轉換中的損耗因素
PSA可以提供獲得功率轉換中損耗因素的重要線索和趨勢。
在逆變器的二次側（AC側）使用 PSA 時，可將有功功率分頻為驅動頻率的主分量及其諧波分量，還有開關頻率及其諧波分量，從而把握總體情況。
在逆變器為電機提供的有功功率中，驅動頻率之外的有功功率會被熱量、聲音或振動消耗掉。
通過PSA基于頻率的有功功率分析，可評估用于減少熱量、聲音和振動的措施的效果。
二、IEC諧波/間諧波測量
1.符合IEC 61000測量標準的諧波測試。
1.1 諧波標準
IEC 61000-4-7:2002+A1:2008
1.2 分析次數
諧波次數: 0次～200次
間諧波次數: 0.5次～200.5次
IEC 61000-4-7標準規定了諧波測試標準IEC61000-3-2、IEC61000-3-12所要求的測量方法。
2. 準確穩定的測量性能
PW8001可以進行包括電流傳感器精度在內的高精度、高穩定的高頻測量。即使在限值要求很嚴格時，也能進行正確的評估，不會因測量儀器產生較大的誤差。
3. 圖形顯示功能
PW8001 可在同一畫面中顯示最多 200 次的諧波和間諧波，一目了然。
4. 設置奇數次、偶數次分別顯示
可以將IEC諧波分為奇數次、偶數次一覽顯示。
三、 IEC電壓變動/閃變測量
1. 符合IEC 61000測量標準的電壓波動/閃變測量。
1.1 電壓變動/閃變測量規格
IEC 61000-4-15:2010
符合閃變模式Class F2
IEC 61000-4-15是規定了電壓波動/閃變測試標準IEC61000-3-3和IEC61000-3-11所要求的測量方法的標準。
1.2 測量精度
Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%時）
1.3 測量項目
短時間閃變值（Pst）
短時間閃變最大值（PstMax）
長時間閃變值（Plt）
瞬間閃變最大值（PinstMax）
瞬間閃變最小值（PinstMin）
相對穩態電壓變化（dc）
最大相對電壓變化（dmax）
相對電壓變化超過閾值的時間（Tmax）
2. 可進行多角度驗證的同時測量
PW8001可同時并行處理準確的功率測量和閃變或諧波分析等所有運算。這樣，一次測量就能正確測量所有的分析結果，從而實現多角度的驗證。
四、光通訊同步功能
1. 通過光通訊同步進行16ch同步功率測量。主機和副機的數值同步。
主機和副機的數據更新時間同步。機器之間的數據更新時間沒有偏差，可以得到穩定的功率效率的測定結果。
可以在主機上顯示副機的數據。
可以在主機上設置副機的參數，如效率、UDF (用戶定義運算)。
可以將在主機上顯示的副機的數據進行D/A輸出、CAN輸出、通信命令輸出和U盤保存。
2. 如同16通道功率計版的操作感受。從主機變更為副機的設置。
在主機上可以進行主機畫面和副機畫面的切換，來變更或確認副機的設置。
無需分別操作2臺功率分析儀，通過簡單的系統構建就能進行有效的數據采集。
艾克賽普公司是HIOKI日置授權代理商，如果您對日置PW8001功率分析儀有需求或任何疑問，歡迎聯系我們將提供免費樣機上門試用和更合適的測試解決方案。
