R&S羅德與施瓦茨 FPC-K7 頻譜分析儀調制分析功能
名稱：頻譜分析儀
品牌：
型號：
簡介：調制分析（FPC-K7）：AM、FM、ASK、FSK。模擬解調顯示器可顯示波形和測量參數摘要，例如載波功率、載波偏移、AM 信號的調制指數（深度）、FM 信號的頻率偏差、SINAD 以及 THD 等。數字調制顯示器包括軌跡、眼圖、調制錯誤和...
申請服務
- 產品介紹

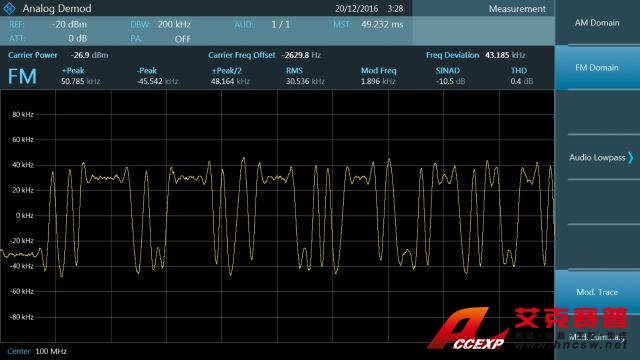

調制分析（FPC-K7）：AM、FM、ASK、FSK。模擬解調顯示器可顯示波形和測量參數摘要，例如載波功率、載波偏移、AM 信號的調制指數（深度）、FM 信號的頻率偏差、SINAD 以及 THD 等。數字調制顯示器包括軌跡、眼圖、調制錯誤和符號析。此外，還提供 低功耗（Bluetooth? LE）和胎壓監測系統（TPMS）的專有配置預設。
主要特點
- 出色的射頻性能，德國工程設計
- 10.1" WXGA（1366 像素 × 768 像素）顯示屏——同級別中尺寸最大、分辨率最高
- 跟蹤源和獨立連續波信號發生器
- 內置電壓駐波比 (VSWR) 電橋
- 帶史密斯圓圖顯示功能的單端口矢量網絡分析儀
簡介
質量出眾和創新不一定意味著高價位。R&S FPC 頻譜分析儀以實惠的價格提供優異性能。它采用德國工程設計和與高端儀器相同的質量標準。
特性和優點

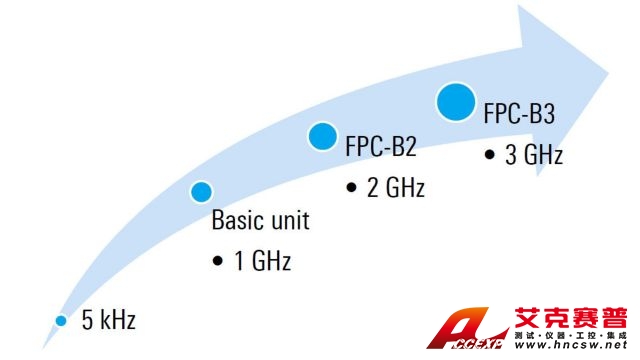

投資保護
R&S FPC 具備獨特的羅德與施瓦茨升級途徑，將來可持續發展?；締卧念l率范圍介于 5 kHz 至 1 GHz，并可通過激活碼升級。只需輸入軟件激活碼，即可升級 R&S FPC。所有選項一目了然，用戶可自行啟用。獨特的羅德與施瓦茨升級途徑，無需額外的升級校準。

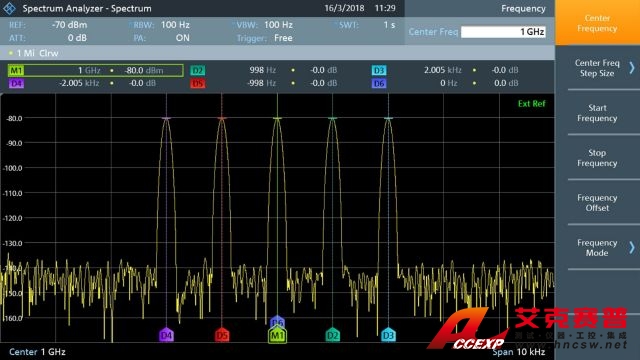

高分辨率
R&S FPC 配備入門級頻譜分析儀中尺寸最大、分辨率最高的顯示屏。水平和垂直顯示屏尺寸更大、分辨率更高，以前所未有的清晰度顯示更多信號細節。R&S FPC 配備一流顯示屏，可顯示信號測量的卓越質量。

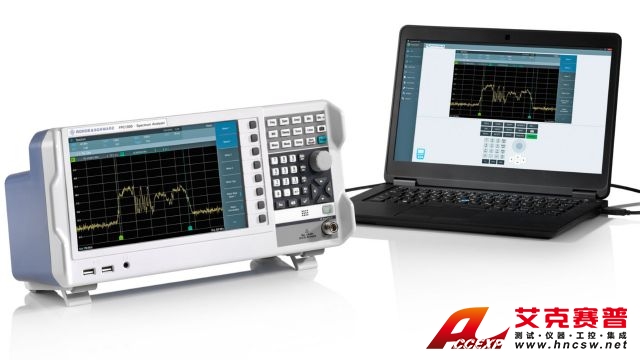

輕松進行虛擬控制
簡單直觀的控制方式是行業發展趨勢。R&S FPC 可通過 USB、以太網或 Wi-Fi 連接到 R&S InstrumentView 和 R&S MobileView 遠程控制平臺。R&S InstrumentView（電腦軟件）和 R&S MobileView（iOS/Android 應用）是功能強大的多合一遠程控制應用，隨 R&S FPC 捆綁銷售。

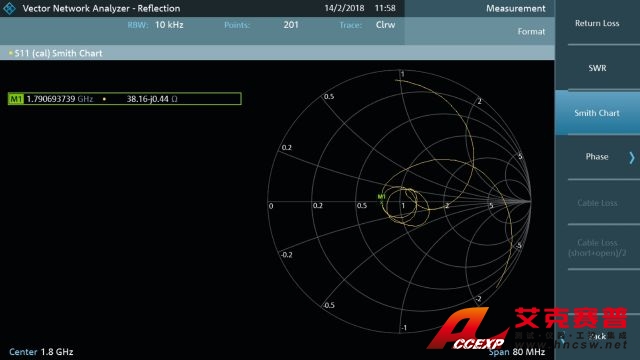

單端口矢量網絡分析儀
R&S FPC1500 采用獨特的內部 VSWR 電橋設計，可以執行單端口矢量反射測量。此功能可用于射頻天線或射頻電路的阻抗測量，并可顯示史密斯圓圖；或進行故障點距離測量以檢測長射頻電纜的故障點。

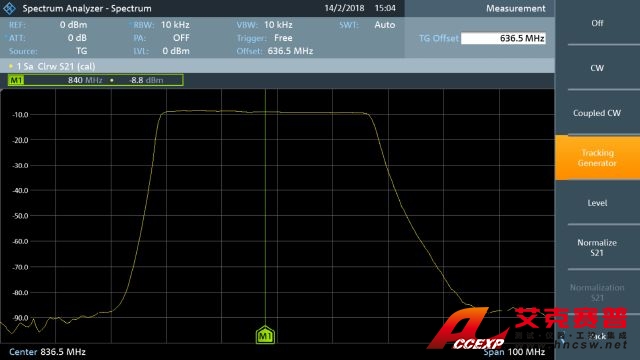

跟蹤源
射頻工程通常需要測試無源或有源射頻電路；這些電路本身不會產生射頻信號，例如放大器、濾波器或射頻電纜。僅使用頻譜分析儀不足以進行此類測試，還需要借助信號發生器。R&S FPC1500 具備跟蹤源功能，可執行傳輸測量，例如射頻濾波器以及一般頻率響應測量。

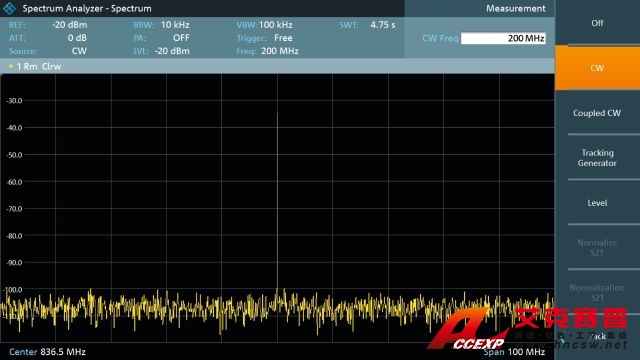

信號發生器
R&S FPC1500 可以在獨立模式下使用集成式信號源。由于具備這種獨特功能，R&S FPC1500 可用作連續波 (CW) 信號發生器。信號源可用作本振信號以進行混頻器測量，或用作輸入信號以進行放大器增益測量。
調制分析
基本數字調制格式被用于多種應用，例如近場通信。R&S FPC 支持 ASK 和 FSK 分析。數字調制顯示屏包括軌跡、眼圖、調制誤差和符號分析。此外，還提供低功耗藍牙 (Bluetooth LE) 和胎壓監測系統 (TPMS) 的專有配置預設。通過內置揚聲器或耳機插孔支持解調音頻。

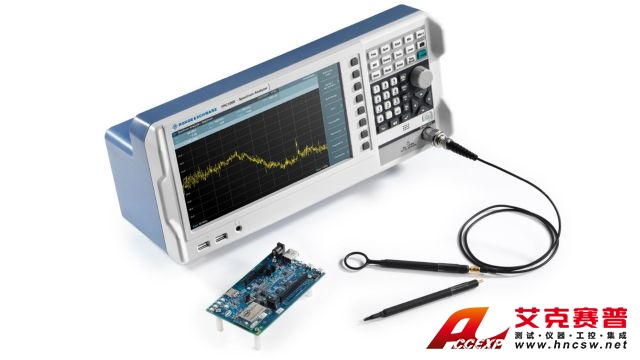

接收機模式
R&S FPC 具備 R&S FPC-K43 接收機模式（可選），適用于電路板、集成電路或電纜屏蔽等 EMI 調試。R&S FPC-B22 前置放大器可補償探頭的耦合損耗并增加靈敏度，以檢測細小干擾信號。R&S FPC 性價比高且功能強大，可在開發階段分析并定位干擾源。

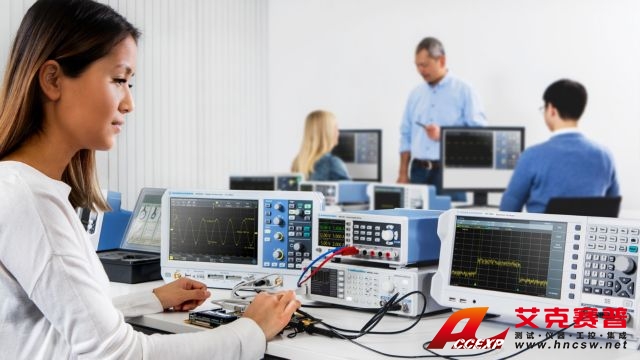

適用于教學實驗室
在教學實驗室中，R&S FPC 頻譜分析儀是用于向學生教授射頻知識的理想之選。這款分析儀將易用性概念與先進技術相結合，而且價格實惠。10.1" 高分辨率大屏幕能清晰顯示每個信號細節，一臺儀器，多人共享。教授可以通過免費的遠程控制軟件協助或監測學生。
可用型號
（f = 500 MHz，30 kHz 偏置） ， DANL（1 GHz 時） ： < –158 dBm/Hz (FPC–B22) ， 儀器類型 ： 頻譜分析儀 ， 開始時間： ：EUR 1,690
（f = 500 MHz，30 kHz 偏置） ， DANL（1 GHz 時） ： < –158 dBm/Hz (FPC–B22) ， 儀器類型 ： 頻譜分析儀、跟蹤源、矢量網絡分析儀 ， 開始時間： ：EUR 2,680
