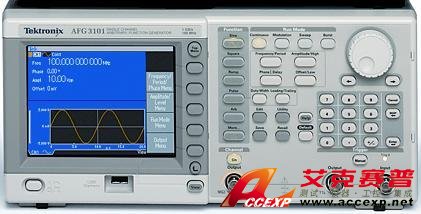

Tektronix AFG3101任意波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AFG3101任意波形發生器使用快捷鍵可直接訪問常用功能和參數，或通過結構化的菜單方便地進行更多選擇，減少儀器使用學習或重新學習的時間。外觀和感覺與TDS3000示波器一樣，讓您使用起來倍感親切。 Tektronix A...
申請服務
- 產品介紹
Tektronix AFG3101任意波形發生器使用快捷鍵可直接訪問常用功能和參數，或通過結構化的菜單方便地進行更多選擇，減少儀器使用學習或重新學習的時間。外觀和感覺與TDS3000示波器一樣，讓您使用起來倍感親切。
Tektronix AFG3101任意波形發生器可從任何Tektronix示波器無縫地導入波形，也可以由標準函數、公式編輯器和波形數學計算進行定義。
Tektronix AFG3101任意波形發生器帶寬：25MHz、100MHz或240MHz正弦波形
·任意波形：14位垂真分辨率
·采樣速率：250MS/s、1GS/s 或2GS/s
Tektronix AFG3101任意波形發生器高達4個128K存儲深度
·5.6" 顯示器使您對設置和波形充滿信心
·多語言和直觀操作可節省設置時間
·脈沖波形邊沿時間可調整
|
通道數 |
1/2
|
|
標準波形 |
正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲 |
|
正弦波： |
1mHz～100MHz |
|
幅度平坦度(1 Vp-p)： |
|
|
<5 MHz |
±0.15 dB |
|
諧波失真(1 Vp-p)： |
|
|
1 mHz～0 kHz |
<–60 dBc |
|
THD（直流～20 kHz、1Vp-p） |
<0.2% |
|
雜波(Spurious) (1 Vp-p)： |
|
|
1 mHz 到1 MHz |
<–60 dBc |
|
方波 |
1 mHz～50 MHz |
|
上升/下降時間 |
≤5ns |
|
脈沖波形 |
1 mHz～50 MHz |
|
脈沖寬度 |
8 ns～999 s |
|
邊沿躍遷時間 |
5 ns～625 s |
| 占空比 |
0.1%～99.9%
|
|
其他波形 |
1 mHz～1 MHz |
|
噪聲帶(–3dB) |
100 MHz |
|
直流（輸入50 Ω） |
–5V～+5 V |
|
任意波形 |
1 mHz～50 MHz |
|
非易失存儲器 |
4 個波形 |
|
存儲器：采樣速率 |
16 K～128 K: 250 MS/s |
|
垂直分辨率 |
14 位 |
|
幅度（輸入50 Ω） |
20 mVp-p～10 Vp-p |
|
精度 |
±（ 設置的1% ±1 mV） |
|
偏置 |
±5 Vpk交流+直流 |
| 接口(標配) |
GPIB、LAN 10Base-T/100Base-TX、USB 1.1
|
