主要特點
- 頻率范圍：9 kHz 至 3 GHz 或 6 GHz
- 具備高級 EMI 測試接收機的所有
主要功能
- 加權檢波器：峰值、RMS、準峰值、平均值和 RMS 平均值
- 緊湊、輕量型儀器，電池供電，可用于移動應用

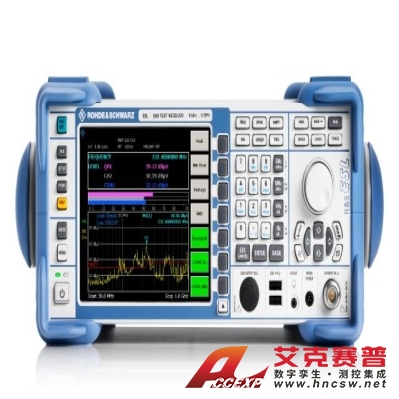

經濟實惠的緊湊型測量接收機

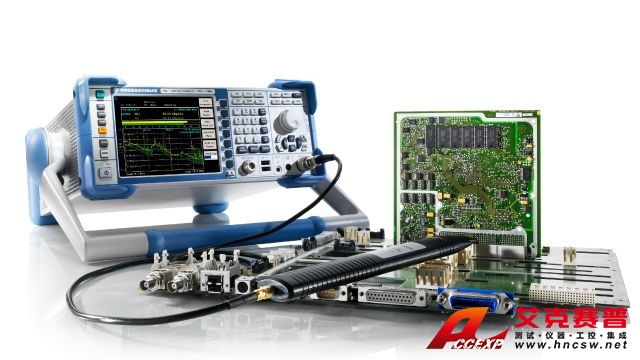

R&S ESL EMI 測試接收機將兩種儀器集于一體，不僅能夠根據相關標準測量 EMC 干擾，還可以用作功能全面的頻譜分析儀以用于廣泛的實驗室應用。接收機兼具卓越的射頻特性和所有重要功能，能夠根據商業標準快速精確地測量和評估被測設備的 EMC，在同類儀器中出類拔萃。R&S ESL 具有多種分析功能，測量速度快，自動化測試序列可節省時間，非常適合預算較少但需要執行 EMC 認證測試的所有開發實驗室。
特性和優點
卓越的射頻特性
卓越的射頻特性確保測量精確且可重復
- 0.5 dB 幅度精度
- 1 dB 壓縮點：+5 dBm
- 射頻輸入耐脈沖性能高達 10 mWs
- 帶前置放大器時的顯示平均噪聲電平：< –152 dBm (1 Hz)
- 分辨率帶寬：10 Hz 至 10 MHz (–3 dB)、200 Hz、9 kHz、120 kHz (–6 dB)、1 MHz（脈沖）
出色的性價比
同類產品中性價比一流
- 將兩種測試儀器集于一體：EMI 測試接收機和頻譜分析儀
- 投資成本低
- 具有同類儀器中一流的射頻特性
- 提供豐富的測量和評估功能
- 選件即插即用，降低了成本
操作直觀
和羅德與施瓦茨的所有 EMI 測試接收機一樣操作直觀

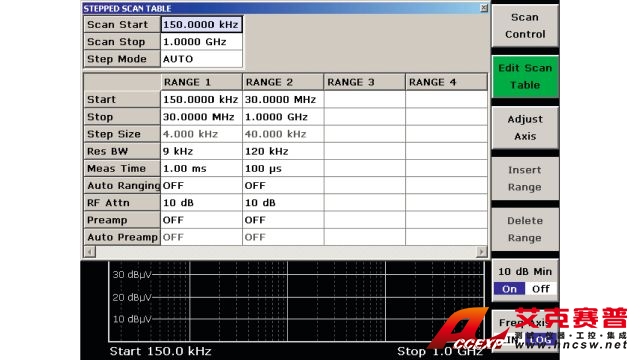

- 清晰明了的表格式掃描設置
- 能夠使用多個檢波器執行同步測量
- 符合商業標準的預定義天線系數和限值線
- 利用調諧到標記和標記跟蹤功能選擇性監測關鍵干擾
- 最多使用四個檢波器同步進行測量

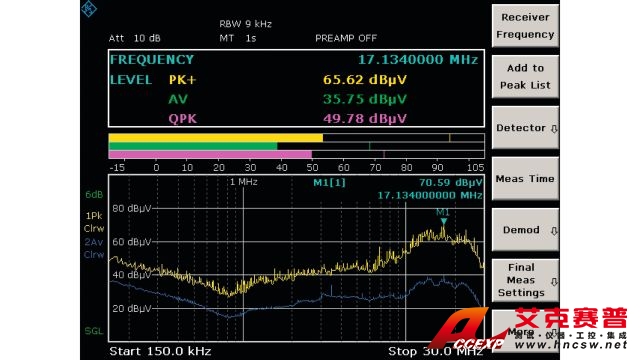

- 帶有最大保持功能的條形圖顯示，清楚展示測量值
可用型號
R&S ESL3
訂單號碼
1300.5001.03
頻率范圍
：
9 kHz 至 3 GHz
，
跟蹤源
：
不可用
R&S ESL3
訂單號碼
1300.5001.13
頻率范圍
：
9 kHz 至 3 GHz
，
跟蹤源
：
集成
R&S ESL6
訂單號碼
1300.5001.06
頻率范圍
：
9 kHz 至 6 GHz
，
跟蹤源
：
不可用
R&S ESL6
訂單號碼
1300.5001.16
頻率范圍
：
9 kHz 至 6 GHz
，
跟蹤源
：
集成
可用選項
R&S FSL-B4
；
描述 ：OCXO 參考頻率高精密頻率參考
R&S FSL-B5
；
描述 ：附加接口視頻輸出，中頻輸出，噪聲源控制，AUX 端口，適用于 R&S NRP 功率探頭的連接器
R&S FSL-B8
；
描述 ：選通掃描功能顯示 GSM 或 WLAN 信號的調制頻譜。需要 R&S ZVL-K1；
R&S FSL-B10
；
描述 ：GPIB 接口
R&S FSL-B22
；
描述 ：射頻前置放大器3 GHz/6 GHz
R&S FSL-B30
；
描述 ：直流電源直流電源插座。12 V 至 28 V
R&S FSL-B31
；
描述 ：鎳氫電池盒（需要 R&S FSL-B30）一般分析產品描述
R&S FSL-K7
；
描述 ：調幅/調頻/調相測量解調器將 R&S ZVL 轉變成模擬調制分析儀以用于分析調幅、調頻或調相信號。需要 R&S ZVL-K1；
R&S FSL-K9
；
描述 ：功率探頭支持（需要 R&S FSL-B5 或 R&S NRP-Z4 和 R&S NRP 功率探頭）
R&S FSL-K30
；
描述 ：噪聲系數和增益測量（需要 R&S FSL-B5 和前置放大器）通用附件產品描述
R&S ZZA-S334
訂單號碼
1109.4487.00
描述 ：19" 機架安裝式適配器用于將一個 14.25" 外殼（3 RU 高）安裝在標準 19" 機架中
R&S FSL-Z3
訂單號碼
1300.5401.00
描述 ：軟攜帶包
R&S EVS-Z6
訂單號碼
5201.7760.00
描述 ：硬防護罩
R&S FSL-Z4
；
描述 ：附加充電裝置
R&S RAM
；
描述 ：匹配件，75 ?，L 型雙向，0 Hz 至 2.7 GHz，N 型陰性連接器/N 型陽性連接器，負載容量 2 W，L 型
R&S RAZ
；
描述 ：匹配件，75 ?，串聯電阻器 25 ?0 Hz 至 2.7 GHz
R&S FSH-Z38
；
描述 ：50/75 Ω 匹配件，L 型，N 轉 BNC雙向，0 Hz 至 1 GHz，BNC 陰性連接器/N 型陽性連接器，負載容量 1 W
R&S NRP-Z11
；
描述 ：平均功率探頭10 MHz 至 8 GHz，200 mW
R&S NRP-Z21
；
描述 ：平均功率探頭10 MHz 至 18 GHz，200 mW
R&S NRP-Z22
；
描述 ：平均功率探頭10 MHz 至 18 GHz，2 W
R&S NRP-Z23
；.02
描述 ：平均功率探頭10 MHz 至 18 GHz，15 W
R&S NRP-Z24
；.02
描述 ：平均功率探頭10 MHz 至 18 GHz，30 W
R&S NRP-Z27
；.02
描述 ：帶功分器的功率探頭模塊DC 至 18 GHz，500 mW
R&S NRP-Z37
；
描述 ：帶功分器的功率探頭模塊DC 至 26.5 GHz，500 mW
R&S NRP-Z91
；
描述 ：平均功率探頭9 kHz 至 6 GHz，200 mW
R&S NRP-Z51
；
描述 ：熱功率探頭0 Hz 至 18 GHz，100 mW
R&S NRP-Z55
；
描述 ：熱功率探頭0 Hz 至 40 GHz，100 mW
