FHTG 高壓介質損耗測試儀
名稱：其他儀器與工具
品牌：
型號：
簡介：FHTG系列高壓介質損耗測試儀具有多種測試方式：可選擇正/反接線、內/外標準電容器和內/外試驗電壓進行測試，可測CVT，適應不同現場要求。 內置SF6標準電容器，tg0.005%，受空氣濕度影響

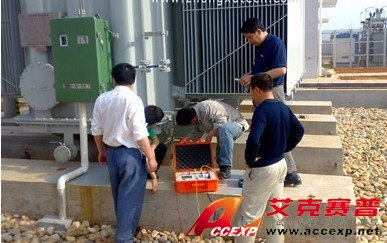

- 產品介紹
FHTG系列高壓介質損耗測試儀具有多種測試方式：可選擇正/反接線、內/外標準電容器和內/外試驗電壓進行測試，可測CVT，適應不同現場要求。 內置SF6標準電容器，tgδ<0.005%，受空氣濕度影響小。 抗干擾效果好：采用最新抗干擾技術，能有效地消除現場電場干擾對測試的影響，適用于500kV及以下電壓的強干擾現場試驗。
▪ 高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
▪ 測試重復性好，測試準確度不受電壓影響。
▪ 一體化結構，重量適中，便于攜帶。
▪ 大屏幕帶背光中文液晶顯示器，菜單提示操作，使用方便。
▪ 內置打印機，及時打印保存測試數據。
1、測量范圍：
電容值：4 pF ～ 60 nF 介損值：0 ～ 100%
2、最大允許誤差：
電容精度：±（1.0%×讀數±2 pF）
介損精度：±（1%×讀數±0.02%）
3、分辨率：
電容分辨率：最小可分辨0.001 pF
一、目前介質損耗因數tgδ測量方法有哪些？
主要有以下三類：
（1）傳統的平衡電橋測量。早期的測試儀器多采用平衡電橋原理，具有靈敏度高的特點，但由于這些儀器測試程序較復雜，操作工作量大，自動化水平低，接線也比較復雜，易受人為因素的影響，目前已很少使用。
（2）微處理器測量。隨著新型電力電子技術和微處理器的廣泛應用，介質損耗測量技術有了很大的提高，目前采用比較多的是相位法原理，采用變頻原理避開工頻干擾，通過微處理器運算出tgδ值，具有接線簡單、抗干擾能力強、精度高、測試可靠的特點，ZXTG-2高壓介質損耗測試儀就是采用這種方法。
（3）在線測量。高壓介損的在線測量是目前國內外最先進的測量方法，其原理是采集運行中電氣設備的泄漏電流和系統電壓，經微處理器通過FFT變換后算出tgδ，由以太網將各電氣設備的采集值輸送到預警終端，從而實現高壓電氣設備的實時在線監測，ZXJY 絕緣在線監測系統正是趨于這個原理來實現對運行中的高壓設備tgδ的測量，詳情請參照：ZXJY 絕緣在線監測系統
二、為什么用tgδ值進行絕緣分析時，要求tgδ值不應有明顯的增加和下降呢？
絕緣的tgδ值是判斷設備絕緣狀態的重要參數之一。當絕緣有缺陷時，有的使tgδ值增加，有的卻使tgδ值明顯下降。如用ZXTG-2高壓介質損耗測量儀測試華東某變電所一臺120000/220型自耦變壓器時，在安裝過程中發現進水受潮，但測其tgδ值卻下降。
測試數據如表所示：
由表可見，tgδ值明顯減少，而Cx值卻增加，約為（2-2.7）%，因?yàn)檫M(jìn)水后絕緣等值相對介電常數（電容率）增加，從而使電容量增加，這樣變壓器進水后，既可導致有功功率P增加，也可導致無功功率Q=wCxU²增加，而tgδ=P/Q。所以tgδ值既有可能增加也有可能不變，甚至減小。
在這種情況下，若再測量電容量，則有助于綜合分析，發現受潮。另外，若絕緣中存在的局部放電缺陷發展到在試驗電壓下完全擊穿并形成短路時，導電的離子雜質增加，也會使tgδ明顯下降。因此現場用tgδ值進行電力設備絕緣分析時，要求tgδ值不應有明顯的增加和下降，即要求tgδ值在歷次試驗中不應有明顯的變化。
三、測量絕緣油的tgδ時為什么一定要將油加溫到約90°后再進行？
絕緣油的tgδ值隨溫度升高而增大，越是老化的油，其tgδ隨溫度的變化也越快。例如，老化的油在20℃時tgδ值僅相當于新油tgδ值得2倍，在100℃時相當于20倍。也常遇到這種情況，20℃時油的tgδ不大，而70℃時所測得的tgδ值又遠遠超過標準，所以應盡量在高溫時測量油的tgδ值。
另外變壓器油的溫度通常常能達到70-90℃，所以測量90℃絕緣油的tgδ值對保證變壓器的正常運行是一個較重要的參數。
基于上述，《規程》規定在90℃下測量絕緣油的tgδ。
四、為什么測量電力設備絕緣的介質損耗因數tgδ時，一定要求空氣的相對濕度小于80%？
測量電力設備的tgδ時，一般使用QS1型西林電橋。如測量時空氣濕度相對較大，會使絕緣表面有低電阻導電支路，對tgδ測量形成空間干擾。這種表面低電阻的泄漏對tgδ的影響，因不同試品，不同接線而不同。一般情況下，正接線時有較小的測量誤差；而反接線時則有偏大的測量誤差。由于加屏蔽環會改變測量時的電場分布，因此不易加裝屏蔽環。為保證測量tgδ的準確度，一般要求測量時相對濕度不大于80%。
介損分辨率：最小可分辨0.001%
4、高壓輸出：0.5 ～ 10 kV 45Hz和55Hz，電流輸出 ≤200mA
5、低壓輸出：輸出電壓3 ～ 50V 輸出電流3 ～ 30A
6、工作環境：
工作電源：AC 220V ±10%，50Hz
工作溫度：0 ～ 40℃
環境濕度：≤ 90%RH，不結露
▪ 高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
▪ 測試重復性好，測試準確度不受電壓影響。
▪ 一體化結構，重量適中，便于攜帶。
▪ 大屏幕帶背光中文液晶顯示器，菜單提示操作，使用方便。
▪ 內置打印機，及時打印保存測試數據。
1、測量范圍：
電容值：4 pF ～ 60 nF 介損值：0 ～ 100%
2、最大允許誤差：
電容精度：±（1.0%×讀數±2 pF）
介損精度：±（1%×讀數±0.02%）
3、分辨率：
電容分辨率：最小可分辨0.001 pF
一、目前介質損耗因數tgδ測量方法有哪些？
主要有以下三類：
（1）傳統的平衡電橋測量。早期的測試儀器多采用平衡電橋原理，具有靈敏度高的特點，但由于這些儀器測試程序較復雜，操作工作量大，自動化水平低，接線也比較復雜，易受人為因素的影響，目前已很少使用。
（2）微處理器測量。隨著新型電力電子技術和微處理器的廣泛應用，介質損耗測量技術有了很大的提高，目前采用比較多的是相位法原理，采用變頻原理避開工頻干擾，通過微處理器運算出tgδ值，具有接線簡單、抗干擾能力強、精度高、測試可靠的特點，ZXTG-2高壓介質損耗測試儀就是采用這種方法。
（3）在線測量。高壓介損的在線測量是目前國內外最先進的測量方法，其原理是采集運行中電氣設備的泄漏電流和系統電壓，經微處理器通過FFT變換后算出tgδ，由以太網將各電氣設備的采集值輸送到預警終端，從而實現高壓電氣設備的實時在線監測，ZXJY 絕緣在線監測系統正是趨于這個原理來實現對運行中的高壓設備tgδ的測量，詳情請參照：ZXJY 絕緣在線監測系統
二、為什么用tgδ值進行絕緣分析時，要求tgδ值不應有明顯的增加和下降呢？
絕緣的tgδ值是判斷設備絕緣狀態的重要參數之一。當絕緣有缺陷時，有的使tgδ值增加，有的卻使tgδ值明顯下降。如用ZXTG-2高壓介質損耗測量儀測試華東某變電所一臺120000/220型自耦變壓器時，在安裝過程中發現進水受潮，但測其tgδ值卻下降。
測試數據如表所示：
由表可見，tgδ值明顯減少，而Cx值卻增加，約為（2-2.7）%，因?yàn)檫M(jìn)水后絕緣等值相對介電常數（電容率）增加，從而使電容量增加，這樣變壓器進水后，既可導致有功功率P增加，也可導致無功功率Q=wCxU²增加，而tgδ=P/Q。所以tgδ值既有可能增加也有可能不變，甚至減小。
在這種情況下，若再測量電容量，則有助于綜合分析，發現受潮。另外，若絕緣中存在的局部放電缺陷發展到在試驗電壓下完全擊穿并形成短路時，導電的離子雜質增加，也會使tgδ明顯下降。因此現場用tgδ值進行電力設備絕緣分析時，要求tgδ值不應有明顯的增加和下降，即要求tgδ值在歷次試驗中不應有明顯的變化。
三、測量絕緣油的tgδ時為什么一定要將油加溫到約90°后再進行？
絕緣油的tgδ值隨溫度升高而增大，越是老化的油，其tgδ隨溫度的變化也越快。例如，老化的油在20℃時tgδ值僅相當于新油tgδ值得2倍，在100℃時相當于20倍。也常遇到這種情況，20℃時油的tgδ不大，而70℃時所測得的tgδ值又遠遠超過標準，所以應盡量在高溫時測量油的tgδ值。
另外變壓器油的溫度通常常能達到70-90℃，所以測量90℃絕緣油的tgδ值對保證變壓器的正常運行是一個較重要的參數。
基于上述，《規程》規定在90℃下測量絕緣油的tgδ。
四、為什么測量電力設備絕緣的介質損耗因數tgδ時，一定要求空氣的相對濕度小于80%？
測量電力設備的tgδ時，一般使用QS1型西林電橋。如測量時空氣濕度相對較大，會使絕緣表面有低電阻導電支路，對tgδ測量形成空間干擾。這種表面低電阻的泄漏對tgδ的影響，因不同試品，不同接線而不同。一般情況下，正接線時有較小的測量誤差；而反接線時則有偏大的測量誤差。由于加屏蔽環會改變測量時的電場分布，因此不易加裝屏蔽環。為保證測量tgδ的準確度，一般要求測量時相對濕度不大于80%。
介損分辨率：最小可分辨0.001%
4、高壓輸出：0.5 ～ 10 kV 45Hz和55Hz，電流輸出 ≤200mA
5、低壓輸出：輸出電壓3 ～ 50V 輸出電流3 ～ 30A
6、工作環境：
工作電源：AC 220V ±10%，50Hz
工作溫度：0 ～ 40℃
環境濕度：≤ 90%RH，不結露
