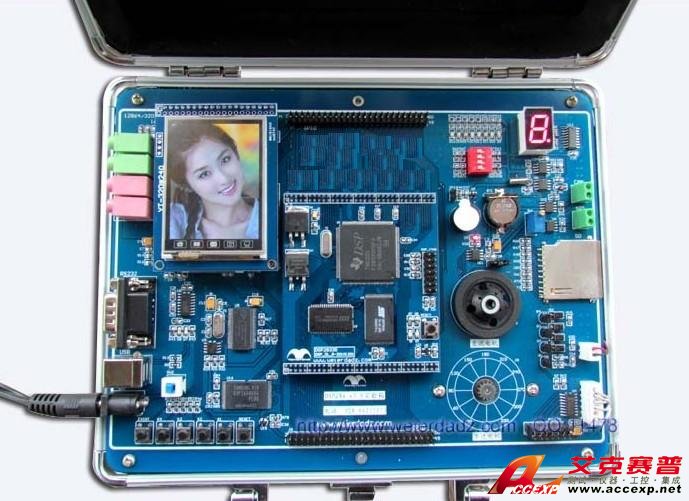

ACCEXP-HX-DSP實驗箱
名稱：其他儀器與工具
品牌：
型號：
簡介：ACCEXP-HX-DSP實驗箱采用最新鋁殼進行鋁氧化，文字不易脫落。外觀精致美觀；采用最新一代CPLD進行設計；塑料外殼，速度比XDS100 V2快，支持TI CCS2.X、支持CCS3.1、CCS3.2、CCS3.3集成開發環境，支持C...
申請服務
- 產品介紹
ACCEXP-HX-DSP實驗箱采用最新鋁殼進行鋁氧化，文字不易脫落。外觀精致美觀；采用最新一代CPLD進行設計；塑料外殼，速度比XDS100 V2快，支持TI CCS2.X、支持CCS3.1、CCS3.2、CCS3.3集成開發環境，支持CCS可仿真調試TI公司TMS320C2000、TMS320C3000、TMS320C5000、TMS320C6000、C3X、C4X、C5X、C8X及OMAP、TMS320DM642等全系列DSP芯片，相對適用型對電路進行了優化，速度快、屏蔽效果更好的優點。
配置清單
1、DSP開發板核心板一個
2、底板一個
3、進口步進電機一個 （已安裝在板上
4、直流電機一個（已安裝在板上）
5.320*240 2.4寸彩色液晶屏一個
6.精制鋁箱一個
7、USB線一根
8、串口線一根
9、5V/1A開關電源一個
配套光盤一張
ACCEXP-HX-DSP實驗箱是針對高校、研究所和中小企業小批量設計的需求而研發的。在聽取廣大DSP工程師意見的基礎上，以保證DSP能穩定獨立運行、外設資源充分?jǐn)U展為原則，優化結構設計，注重EMC處理，無論在設計還是在工藝上，均用心完成。HX-2812實驗箱為您提供了豐富的二次開發接口，能夠?yàn)槟脑O(shè)計節約成本和時間
產品特點
片上存儲器：
FLASH：256K×16-位
SRAM： 34K×16-位
Boot ROM：8K×16-位
OTP ROM： 1K×16-位
其中FLASH、OTP ROM和16K×16-位SRAM受密碼保護，保護用戶程序。
片上外設：
ePWM： 12路
HRPWM：6路
QEP：2通道
SCI異步串口：3通道
McBSP同步串口：2通道
SPI同步串口：1通道
eCAN總線：2通道
2C總線： 1通道
DMA：6通道
ADC：2×8通道、12-位、80ns轉換時間、0～3V量程
看門狗
外擴設備：
外擴SRAM，最大容量為512K×16位，基本配置為256K×16位
外擴Nor FLASH，為512K×16位，型號為SST39VF800
外擴NAND FLASH，為(256M+8M)*8BIT，型號為K9F2G08
外擴12位串行DAC,型號為T(mén)LV5616
外擴12864的液晶接口
外擴RTC實時時鐘+ 512×8-位EEPROM
外擴符合USB2.0標準的高速SLAVE端接口CY7C68001，支持USB2.0高速和全速標準
1路SCI進行收發驅動，接口標準一路為RS232
1路eCAN進行收發驅動，符合CAN2.0協議
提供McBSP接口的音頻驅動，為AIC23
外擴SD接口
外擴485接口
外擴直流和步進電機模塊
外擴32K的EEPROM
擴展12864外擴接口；
提供芯片復位，手動復位，電源測試點，按鍵，指示燈，啟動模式撥碼開關
標準的JTAG接口，方便調試
所有總線外擴
豐富的例程讓您方便上手，進入DSP高端研發領域。
豐富的硬件接口資源將2812的功能發揮的淋漓盡致。
完善的技術支持服務，解決您的后顧之憂。
購此開發實驗箱送HX-28335開發板視頻
HX-28335開發板視頻教程目錄如下：
第一講 DSP介紹
第二講 CCS基礎應用
第三講 LED實驗
第四講 KEY實驗
第五講 SRAM
第六講 LCD
第七講 數碼管
第八講 蜂嗚器
第九講 外部中斷
第十講 EEPROM實驗
第十一講RTC實驗
實驗程序清單（所有實驗都有源代碼，并且進行了詳細的講解。）
LED測試
GPIO控制LED
定時器控制LED
PWM控制LED
狀態機控制LED
蜂鳴器測試
GPIO控制蜂鳴器
定時器控制蜂鳴器
按鍵控制蜂鳴器
蜂鳴器歌唱
TIMER0定時測試
TIMER控制LED
TIME控制數碼管
TIME控制DMA
ExInt外部中斷測試
中斷控制LED
中斷控制數碼管
中斷控制DMA
中斷控制蜂鳴器
按鍵測試
按鍵控制LED
按鍵控制數碼管
按鍵控制蜂鳴器
按鍵控制電機
串口測試
按鍵配合串口實驗
數碼管配合串口實驗
中斷串口實驗
使用FIFO的串口實驗
直流電機測試
直流電機轉動原理
直流電機調速
PWM控制直流電機
直流電機左右轉動
步進電機測試
步進電機轉動原理
步進電機左右轉動
按鍵控制步進電機轉動
步進電機調速原理
步進電機轉速數碼管顯示
AD轉換測試
AD配合LED顯示
AD用12864顯示
AIC23音頻測試
AIC23播放警報聲
AIC23播放回聲
39VF800外擴FLASH測試
12864測試
12864繪圖操作
12864顯示字符操作
12864結合按鍵實驗
12864配合ADC實驗
EXRAM外部SRAM測試
CAN測試
CAN自測實驗
外擴EEPROM讀寫測試
EEPROM基本讀寫
中斷控制讀寫EEPROM
狀態機控制讀寫EEPROM
RTC實時時鐘測試
RTC實時時鐘操作原理
RTC配合12864實驗
串行DAC測試
串行DAC基本原理實驗
DAC結合ADC實驗
按鍵控制DAC
NAND FLASH測試
USB測試
SD卡測試
提供了完整的器件資料包括了所有用到的芯片的資料,PDF格式的原理圖，詳細的產品說明書供了完整的器件資料包括了所有用到的芯片的資料,PDF格式的原理圖，詳細的產品說明書 提供了CPLD的源代碼方便你進行學習
