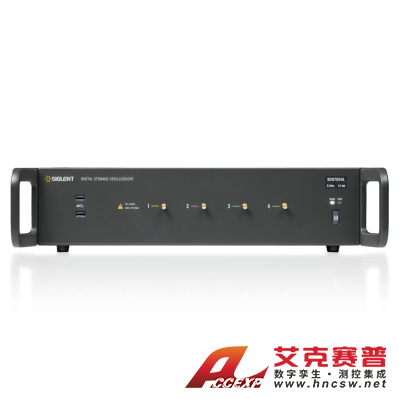

鼎陽SIGLENT SDS7604L高分辨率示波器
名稱：示波器
品牌：鼎陽SIGLENT
型號：SDS7604L
簡介：鼎陽SIGLENT SDS7604L高分辨率示波器主要特性帶寬：8 GHz, 6 GHz垂直分辨率：12-bit 實時采樣率： 最高 20 GSa/s@所有通道最大存儲深度： 2 Gpts/通道（單通道模式）波形捕獲率：110 萬幀/秒（S...
申請服務
- 產品介紹
鼎陽SIGLENT SDS7604L高分辨率示波器
主要特性
帶寬：8 GHz, 6 GHz
垂直分辨率：12-bit
實時采樣率： 最高 20 GSa/s@所有通道
最大存儲深度： 2 Gpts/通道（單通道模式）
波形捕獲率：110 萬幀/秒（Sequence模式）
專業級性能配置
SDS7604L系列緊湊型數字示波器在性能上與標準臺式機 SDS7604L 系列高分辨率示波器實現技術同源，其緊湊機身內集成與高端臺式機同等的信號處理能力，兼顧機架部署的空間效率與專業測量的精度需求，讓高性能測試不再受限于設備形態。
靈活組建多通道采集系統
在同步測量與系統擴展層面，SDS7604L支持通過同步機實現 64 臺示波器的精準觸發同步采集，單臺4通道配置可靈活擴展至256個模擬通道，滿足大規模信號陣列的同步監測需求。上位機通過千兆網口直連設備，菊花鏈?zhǔn)絽⒖紩r鐘級聯方案，可實現多設備采樣時鐘頻率的精準鎖定，保證多通道信號采集的相位一致性，為高速電路調試、電源完整性分析等精密測量任務構建可靠的同步技術架構。
協議一致性分析
支持 USB2.0、2.5G/5G/10GBase-T、100Base-TX、1000Base-T、100/1000Base-T1 等網絡協議，以及 MIPI-DPHY、DDR2/DDR3 等高速接口協議的標準測試。通過儀器專業的自動分析軟件，可快速輸出符合行業標準的測試報告，助力高效完成產品開發與驗證工作
最大化空間效率
SDS7604L緊湊型數字示波器采用2U 標準機架架構，以高度集成化設計實現空間效率最大化，機架/桌面雙模式安裝設計，既支持機柜的密集堆疊部署，也可使用HDMI外接顯示器，快速切換為桌面獨立操作模式，靈活適配研發實驗室的測試臺、工業產線的集中測控機柜及現場移動調試等多元場景
