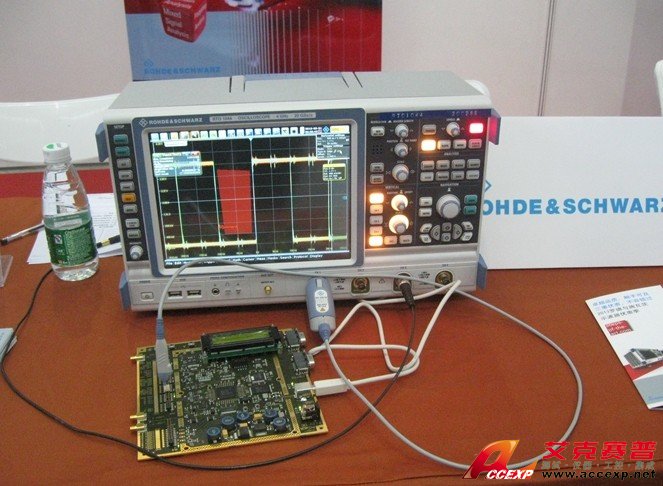

R&S RTO1044 4G帶寬4通道示波器
名稱：示波器
品牌：
型號：
簡介：RSRTO1044示波器具有極佳的信號保真度、極高的采集率和全球第一個實時數字觸發系統，帶寬為4 GHz，最大采樣率達到10G/S,可以同時4通道輸出。這些示波器有硬件加速的測量與分析功能。 RSRTO1044能夠快速排查信號故障 ，并具有...
申請服務
- 產品介紹
R&S®RTO1044示波器具有極佳的信號保真度、極高的采集率和全球第一個實時數字觸發系統，帶寬為4 GHz，最大采樣率達到10G/S,可以同時4通道輸出。這些示波器有硬件加速的測量與分析功能。 R&S®RTO1044能夠快速排查信號故障 ，并具有硬件加速的分析功能 ，帶高精度數字觸發系統 ，R&S®RTO1044操作方法，更加簡易快捷 ，真正的令人信服的測量精度
R&S®RTO1044廣泛應用與以下領域：
觸發與串行協議的解碼
支持多種標準
采集率極高，可以快速排查故障
配置快速、方便
靈活的協議觸發
數據顯示清晰明了
直觀的導航功能
R&S®RTO1044優點
快速排查信號故障
每秒一百萬個波形：故障排查準確，無需猜測
采集率極高，對功能不存在任何限制
支持歷史信息查看功能，故障分析快速
硬件加速的分析功能
測量速度極高，對于復雜的分析功能也不例外
FFT 頻譜分析：功能強大，易于操作
模板測試：配置快捷，結果可靠
分析功能先進，每信道同時可分析多達三個波形
高精度數字觸發系統
觸發抖動極低，可以實現高精度測量
全帶寬范圍內，觸發靈敏度極高
對于觸發信號，使用可調數字濾波器
操作方法，更加簡易快捷
使用直觀的菜單結構，操作更快捷
控制元件采用顏色編碼，更加易于辨識
信號圖標支持拖放功能
對話框采用半透明設計，始終可以觀察到完整的測量信號
令人信服的測量精度
固有噪聲極低，測量精度極高
使用單核模數轉換器，動態范圍更大
全帶寬測量，即使對于輸入靈敏度范圍≤10mV/div的情況
與溫度無關的增益和偏差誤差極小
信道與信道之間的隔離度極高，無串擾現象
R&S®RTO1044廣泛應用與以下領域：
觸發與串行協議的解碼
支持多種標準
采集率極高，可以快速排查故障
配置快速、方便
靈活的協議觸發
數據顯示清晰明了
直觀的導航功能
R&S®RTO1044優點
快速排查信號故障
每秒一百萬個波形：故障排查準確，無需猜測
采集率極高，對功能不存在任何限制
支持歷史信息查看功能，故障分析快速
硬件加速的分析功能
測量速度極高，對于復雜的分析功能也不例外
FFT 頻譜分析：功能強大，易于操作
模板測試：配置快捷，結果可靠
分析功能先進，每信道同時可分析多達三個波形
高精度數字觸發系統
觸發抖動極低，可以實現高精度測量
全帶寬范圍內，觸發靈敏度極高
對于觸發信號，使用可調數字濾波器
操作方法，更加簡易快捷
使用直觀的菜單結構，操作更快捷
控制元件采用顏色編碼，更加易于辨識
信號圖標支持拖放功能
對話框采用半透明設計，始終可以觀察到完整的測量信號
令人信服的測量精度
固有噪聲極低，測量精度極高
使用單核模數轉換器，動態范圍更大
全帶寬測量，即使對于輸入靈敏度范圍≤10mV/div的情況
與溫度無關的增益和偏差誤差極小
信道與信道之間的隔離度極高，無串擾現象
| 性能指標 | ||
| 垂直系統 | ||
| 輸入通道 |
|
2 |
|
|
4 | |
| 帶寬 (–3 dB) at |
|
600 MHz |
| 50 Ω | ||
|
|
1 GHz | |
|
|
2 GHz | |
|
|
4 GHz | |
| 上升時間（計算值） |
|
583 ps |
|
|
300 ps | |
|
|
175 ps | |
|
|
100 ps | |
| 輸入阻抗 | 50 Ω ±1.5 % | |
| 1 MΩ ±1 % with15 pF (測量) | ||
| 輸入靈敏度 | 全范圍內的最大帶寬 | 50 Ω: 1 mV/div 至 1 V/Div |
| 1MΩ: 1 mV/div 至 10 V/Div | ||
| 模數轉換器的有效位數（ENOB） | 全量程正弦,頻率<–3 dB帶寬 | > 7 位 (測量) |
| 采集系統 | ||
| 最大采樣率（實時） | 10 G樣本/每秒每通道 | |
|
|
10 Gsa/s 每通道 | |
| 20 Gsa/s 使用兩個通道 | ||
| 記憶深度 | 標準配置，按每通道/1個通道處于工作狀態 |
|
|
|
||
|
最大升級（R&S®RTO-B102選件）， |
|
|
| 按每通道/1個通道處于工作狀態 |
|
|
| 最大采集率 | 連續采集與顯示，10 G 樣本/s, 1 k 樣本 | 1 000 000 波形／秒 |
| 超分割模式 | < 200 ns盲區時間 | |
| 數據抽取模式 | 對于抽取模式和波形算法的任何組合，每通道均最多可以支持 3個波形 | 采樣、峰值檢測、高分辨率、有效值 |
| 波形算法 | 無，包絡，平均 | |
| 插值模式 | 線性,Sin(x)/x,采樣與保持 | |
| 水平系統 | ||
| 時基范圍 | 25 ps/div 至 50 s/div | |
| 時基精度 | 供貨/校準之后 | 2.5 ppm |
|
供貨/校準之后 (R&S®RTO-B4 選件) |
0.02 ppm | |
| 通道偏移校正 | ±100 ns (實時偏移校正, 通道到通道觸發–例如狀態檢測偏移校正) | |
| 觸發系統 | ||
| 觸發類型 | 邊沿、干擾、脈寬、欠幅、窗口、超時、區間、斜率、數據時鐘、模式、狀態、串行模式,I2C, SPI, 可選：UART/RS-232, LIN, CAN, FlexRay | |
| 靈敏度 | 觸發滯后參數的定義 | 可自動也可手動設置范圍：0.1 div至5div |
| 可檢測最小脈沖干擾信號h | 100 ps | |
|
|
50 ps | |
| 耦合模式 | 對于選定通道，可以在100 kHz至50%模擬帶寬的截止頻率范圍內，選擇RF抑制 | |
| 波形算術運算 | ||
| 代數運算種類 | 算術運算、邏輯運算、比較運算，頻域，數字濾波器 | |
| 硬件加速的數學計算功能 | +, –, *, 1/x, |x|, 求導, log10, ln, log2, 縮放, FIR, FFT 幅值 | |
| 分析和測量功能 | ||
| 硬件加速的分析功能 | 頻譜、直方圖、模板測試、光標 | |
| 硬件加速的測量功能 | 幅度測量、時間測量 | |
| 一般數據 | ||
| 尺寸 | 寬 x 高 x 深 | 427 mm x 249 mm x 204 mm |
| (16.81 in x 9.8 in x 8.03 in) | ||
| 重量 |
|
9.6 kg (21.16 lb) |
| 顯示器 | 10.4" LC TFT彩色觸摸屏, | |
| 1024 × 768像素(XGA) | ||
| 連接 | 1Gbit/sLAN，4×USB 2.0，GPIB(可選)，DVI（用于外部監視器），外部觸發 | |
|
|
||||||
| 探頭 | 帶寬 | 衰減因子 | 輸入阻抗 | 輸入電容 | 動態范圍 | 其它 |
| 無源探頭 | ||||||
|
|
500 MHz | 10:01 | 10 MΩ | ~10 pF | 400 V | |
| (Vrms) | ||||||
|
|
500 MHz | 10:01 | 10 MΩ | ~10 pF | 400 V | |
| (Vrms) | ||||||
| 高壓探頭 | ||||||
|
|
400 MHz | 100:01:00 | 50 MΩ | 7.5 pF | 1000 V | |
|
|
1000:1 | (Vrms) | ||||
| 高電壓差分探頭 | ||||||
|
|
100 MHz | 100:1/1000:1 | 8 MΩ | 3.5 pF | ±140 V / ±1400 V | |
| 有源探頭 | ||||||
|
|
1.0 GHz | 10:01 | 1 MΩ | 0.8 pF | ±8 V | |
|
|
1.0 GHz |
|
||||
|
|
1.5 GHz | |||||
|
|
3.0 GHz | |||||
| 差分探頭 | ||||||
|
|
1.5 GHz | 10:01 | 1 MΩ | 0.6 pF | ±5 V | 支持高精度直流電壓表功能； 支持可預設功能的前端微型按鈕 |
|
|
3.0 GHz | |||||
| Current probes | ||||||
| Probes | Bandwidth | Max. current | Rise time | Sensitivity error | Max. circuit voltage | Extras |
| (RMS / peak) | ||||||
| Current probes | ||||||
|
|
10 MHz | 150 A / ±300 A | 35 ns | ±1 % up to 150 A (RMS) | 600 V (CAT II) | external power supply necessary, |
| 300 V (CAT III) |
e.g. R&S®RT-ZA13 |
|||||
|
|
100 MHz | 30 A / ±50 A | 3.5 ns | ±1 % up to 30 A (RMS) | 300 V (CAT I) | external power supply necessary, |
|
e.g. R&S®RT-ZA13 |
||||||
