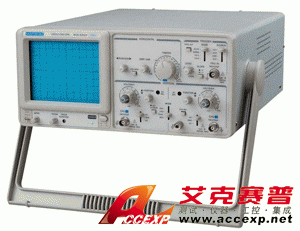

麥創 MOS-620CH 經濟型示波器
名稱：示波器
品牌：
型號：
簡介：麥創 MOS-620CH 經濟型示波器技術指標： ■ 雙通道 20MHz ■ 掃描擴展 10 功能 ■ TV 同步、 X-Y 方式 ■ 日本電子編碼開關，輕巧、可靠 ■ 密閉式衰減開關持久耐用 ■ ALT 觸發功能、可測量二路不相關信號 技...
申請服務
- 產品介紹
麥創 MOS-620CH 經濟型示波器技術指標：
■ 雙通道 20MHz
■ 掃描擴展 × 10 功能
■ TV 同步、 X-Y 方式
■ 日本電子編碼開關，輕巧、可靠
■ 密閉式衰減開關持久耐用
■ ALT 觸發功能、可測量二路不相關信號
技術參數
■ 水平系統
■ 掃描時間： 0.2μSec-0.5Sec/DIV,按1-2-5順序分20檔
■ 精度： ±3%
■ 微調： ≤1/2.5面板指示刻度
■ 掃描擴展： 10倍
■ ×10MAG掃描時間精度：±5%（20nSec-50nSec未校正）
■ 線性： ±3%，×10MAG:±5%(20ns-50ns未校正)
■ 由 ×10MAG引起的位移：在CRT中心小于2DIV
■ X-Y模式
■ 靈敏度：同垂直軸
■ 頻寬： DC-500KHz
■ X-Y相位差：小于或等于3°(DC-50KHz之間)
■ Z軸
■ 靈敏度： 5Vp-p
■ 頻寬： DC-2MHz
■ 輸入阻抗：約 47KΩ
■ 最大輸入電壓： 30V （DC+AC峰值，AC頻率小于或等于1KHz）
■ 校正信號
■ 波形：方波
■ 頻率：約 1KHz
■ 占空比：小于 48 ： 52
■ 輸出電壓： 2Vp-p ± 2%
■ 輸出阻抗：約 1K Ω
■ CRT 示波管
■ 型號： 6 英吋，矩形，內部刻度
■ 磷光粉規格： P31
■ 加速極電壓：約 2Kv(20MHz)12Kv(40MHz)
■ 有效屏幕面積： 8 × 10DIV [1DIV=10mm(0.39in)]
■ 刻度：內部
■ 軌跡旋轉：面板可調
■ 垂直系統
■ 靈敏度： 5Mv~5v/DIV. 按 1-2-5 順序分 10 檔
■ 精度： ≤ 3% (×5MAG: ≤5%)
■ 微調靈敏度 : 1/2.5或小于面板指示刻度
■ 頻寬：
■ DC-20MHz (×5MAG:DC-7MHz)
■ DC-40MHz (×5MAG:DC-7MHz)
■ 交流耦合：小于 10Hz(對于100KHz 8DIV 頻響-3Db)
■ 上升時間：約 17.5Ns / 約8.75ns
■ 輸入阻抗：約 1MΩ/25Pf
■ 方波特性：前沖： ≤5%（在10mV/DIV范圍內）其它失真：在該值上加5%
■ DC平衡移動:5Mv-5v/DIV:±0.5DIV
■ 線形：當波形在格子中心垂直移動時（ 2DIV）幅度變化﹤±0.1DIV
■ 垂直模式： CH1:通道1 CH2:通道2
■ DUAL:通道1與通道2同時顯示，任何掃描速度可選擇交替
■ 或斷續方式
■ ADD:通道1與通道2做代數相加
■ 斷續重復頻率：約 250KHz
■ 輸入耦合： AC GND DC
■ 最大輸入電壓：
■ 300V 峰峰值（ AC: 頻率 ≤1KHz）
■ 當探頭設置在 1：1時最大有效讀出值為40Vpp(14Vrms正弦波形)
■ 當探頭設置在 10：1時最大有效讀出值為400Vpp(140Vrms正弦波形)
■ 共模抑制比：在 50KHz正弦波時＞50：1（設定CH1T CH2的靈敏度在相同的情況下）
■ 兩通道之間的絕緣：＞ 1000：1 50KHz(在5Mv/DIV范圍) ＞ 30:1 20MHz
＞30:1 40MHz
■ CH1信號輸出：最小20mV/DIV(50Ω輸出頻寬50Hz-5MHz)
■ CH2 INV BAL:平衡點變化率≤1DIV(對應于刻度中心)
■ 觸發
■ 觸發信號源： CH1,CH2,LINE.EXT(在DUAL或ADD模式時，CH1 CH2僅可選用一個，在ALT模式時，如果TRIG.ALT的開關按下，可以用作兩個不同信號的交替觸發)
■ 耦合： AC:20Hz-20MHz / AC:20Hz-40MHz
■ 極性： +/-
■ 靈敏度： 20Hz-2MHz:0.5DIV TRIG-ALT:2DIV EXT:200Mv
■ 2MHz-20MHz:1.5DIV / 2MHz-40MHz:1.5DIV
■ TRIG-ALT:3DIV EXT:800Mv
■ TV:同步脈沖＞1DIV(EXT:1V)
■ 觸發模式：
■ AUTO:自動 當沒有觸發信號輸入時，掃描工作在自由模式下（適用于頻率大于25Hz的重復信號）
■ NORM:常態 當沒有觸發信號時，蹤跡處在待命狀態并不顯示
■ 電視場：當想要觀察一場的電視信號時
■ 電視行：當想要觀察一行的電視信號時
（僅當同步信號為負脈沖時，方可與電視場和電視行同）
■ 外觸發模式信號輸入阻抗：約 1MΩ/25pF
■ 最大輸入電壓： 300V(DC+AC峰值)AC頻率不大于1KHz
