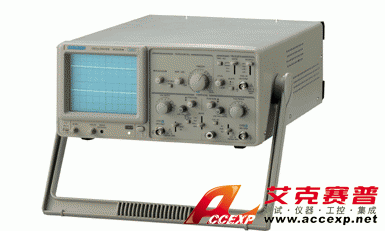

麥創 MOS-640B 示波器
名稱：示波器
品牌：
型號：
簡介：MOS-640B示波器技術指標： ■ 雙通道 40MHz ■ 高靈敏度 1mV/DIV ■ Z 軸調制輸入功能 ■ CH1 信號輸出功能 ■ 掃描擴展 10 功能 ■ TV 同步、 X-Y 方式 ■ 高亮度、內刻度東芝示波管 ■ 全編碼掃速...
申請服務
- 產品介紹
MOS-640B示波器技術指標：
■ 雙通道 40MHz
■ 高靈敏度 1mV/DIV
■ Z 軸調制輸入功能
■ CH1 信號輸出功能
■ 掃描擴展 × 10 功能
■ TV 同步、 X-Y 方式
■ 高亮度、內刻度東芝示波管
■ 全編碼掃速、衰減開關，輕巧、可靠
■ ALT 觸發功能、可測量二路不相關信號
■ 具有觸發電平鎖定，自動同步功能
■ 內置 1000 ： 1 衰減器， Y 靈敏度至 10V~20V/DIV
技術參數
■ 水平系統
■ 掃描時間： 0.2 μ Sec~0.5Sec/DIV, 按 1-2-5 順序分 20 檔
■ 精度： ± 3 ％
■ 微調： ≤ 1/2.5 面板指示刻度
■ 掃描擴展： 10 倍
■ × 10MAG 掃描時間精度： ± 5 ％（ 20nSec~50nSec 未校正）
■ 線性： ± 3 ％， × 10MAG: ± 5%(20ns~50ns 未校正 )
■ 由 × 10MAG 引起的位移：在 CRT 中心小于 2DIV
■ X-Y 模式：靈敏度：同垂直軸；頻寬： DC~500KHz;
■ X-Y 相位差： ≤ 3 o （ DC~50KHz 之間）
■ Z 軸 ：
■ 靈敏度： 5Vp-p;
■ 頻寬： DC~2MHz ；
■ 輸入阻抗：約 47K Ω ;
■ 最大輸入電壓： 30V(DC+AC 峰值， AC 頻率小于或等于 1KHz)
■ 校正信號 ：
■ 波形：方波；
■ 頻率：約 1KHz ；
■ 占空比：小于 48:52;
■ 輸出電壓： 2Vp-p ± 2%; 輸出阻抗：約 1K Ω
■ CRT 示波管 ：
■ 型號： 6 寸，矩形，內部刻度；
■ 磷光粉規格： P31;
■ 加速極電壓：約 2KV;
■ 有效屏幕面積： 8 × 10DIV[1DIV=10mm(0.39in)];
■ 刻度：內部；
■ 軌跡旋轉：面板可調
■ 垂直系統
■ 靈敏度： 5mV~20V/DIV, 按 1-2-5 順序分 12 檔
■ 精度 微調靈敏度： ≤ 3 ％（ × 5MAG: ≤ 5%); 1/2.5 或小于面板指示刻度
■ 頻寬： DC~20MHz( × 5MAG:DC~7MHz)/DC~40MHz( × 5MAG:DC~15MHz); 交流耦合：小于 10Hz( 對于 100KHz 8DIV 頻響 -3dB)
■ 上升時間：約 17.5nS( × 5 MAG: 約 50nS)/ 約 9.5nS( × 5 MAG: 約 25nS)
■ 輸入阻抗：約 1M Ω /25pF
■ 方波特性：前沖： ≤ 5 ％（在 10mV/DIV 范圍內）；其它失真：在該值上加 5 ％
■ DC 平衡移動： 5mV~5V/DIV: ± 0.5DIV, 1mV~2mV/DIV ± 2.0DIV
■ 線性：當波形在格子中心垂直移動時（ 2DIV ）幅度變化 ＜ ± 0.1DIV
■ 垂直模式： CH1: 通道 1 ； CH2: 通道 2 ； DUAL: 通道 1 與通道 2 同時顯示，任何掃描速度可選擇交替或斷續方式； ADD: 通道 1 與通道 2 做代數相加
■ 斷續重復頻率：約 250KHz
■ 輸入耦合： AC GND DC
■ 最大輸入電壓： 300V 峰峰值 （ AC: 頻率 ≤ 1KHz ）；當探頭設置在 1:1 時最大有效讀出值為 40Vpp(14Vrms 正弦波形 ); 當探頭設置在 10:1 時最大有效讀出值為 400Vpp(140Vrms 正弦波形 )
■ 共模抑制比：在 50KHz 正弦波時 ＞ 50:1( 設定 CH1 和 CH2 的靈敏度在相同的情況下 )
■ 兩通道之間的絕緣（在 5mV/DIV 范圍）： ＞ 1000:1 50KHz; ＞ 30:1 20MHz/ ＞ 30:1 40MHz
■ CH1 信號輸出：最小 20mV/DIV(50 Ω 輸出頻寬 50Hz~5MHz)
■ CH2 INV BAL: 平衡點變化率 ≤ 1DIV( 對應于刻度中心 )
■ 觸發
■ 觸發信號源： CH1,CH2,LINE,EXT
■ 耦合： AC:20Hz 到整個頻段
■ 極性： +/-
■ 靈敏度： 20Hz~2MHz:0.5DIV
■ TRIG-ALT:2DIV EXT:200mV;
■ 2~20MHz:1.5DIV;
■ TRIG-ALT:3DIV EXT:800mV;
■ TV: 同步脈沖 ＞ 1DIV(EXT:1V)
■ 觸發模式： AUTO: 自動； NORM: 常態；電視場：當想要觀察一場的電視信號時；電視行：（僅當同步信號為負脈沖時，方可同步電視場和電視行）
■ 外觸發模式信號：
■ 輸入阻抗：約 1M Ω /25pF;
■ 最大輸入電壓： 300V （ DC+AC 峰值） AC 頻率不大于 1KHz
