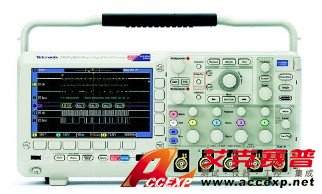

美國泰克TektronixDPO2024混和信號示波器
名稱：示波器
品牌：
型號：
簡介：數字熒光示波器簡介：數字熒光示波器200M帶寬四通道,1M存儲深度,采樣率高達1GS/s 。 數字熒光示波器詳細信息： ● 數字熒光示波器多功能混合信號設計調試工具 ● MSO2000 和DPO2000 系列數字熒光示波器上的數字熒光技術實...
申請服務
- 產品介紹
數字熒光示波器簡介：數字熒光示波器200M帶寬四通道,1M存儲深度,采樣率高達1GS/s 。
數字熒光示波器詳細信息：
● 數字熒光示波器多功能混合信號設計調試工具
● MSO2000 和DPO2000 系列數字熒光示波器上的數字熒光技術實現了5,000 個波形/ 秒的波形捕獲速率和實時輝度等級。
● 數字熒光示波器專業設計，讓您的工作更輕松Wave Inspector? 導航和搜索想象一下如果沒有谷歌和雅虎之類的搜索引擎，沒有收藏夾之類的網絡瀏覽器功能，沒有鏈接，沒有AOL和MSN 之類的互聯網服務供應商，您將不能有效地利用互聯網！那么，您現在就會知道，當真正試圖使用數字示波器的長記錄長度時，大多數現代示波器用戶的感受了。記錄長度是示波器的關鍵指標之一，是指可以在一次采集中數字化和存儲的樣點數量。記錄長度越長，能夠以高分辨率(高采樣率)捕獲的時間窗口越長。
● 世界上第一部數字示波器只能捕獲和存儲500個樣點，對調查的事件很難采集所有相關信息。多年來，示波器廠商已經提供越來越長的記錄長度，以高分辨率滿足長捕獲窗口的需求，高分辨率要么已經成為目前大多數中檔示波器的標準配置，要么用戶可以選擇升級到幾兆樣點的記錄長度。
數字熒光示波器主要性能指標：
● 200MHz帶寬型
● 4條模擬通
● 16條數字通道(MSO2000系列)
● 所有通道上采樣率高達1GS/s
● 所有通道上1M點記錄長度
● 5,000wfm/s最大波形捕獲速率
● 高級觸發套件
串行總線觸發和解碼
● I2C, SPI, CAN, LIN, 和RS-232/422/485/UART串行觸發、解碼和分析選項
數字熒光示波器易用功能
● Wave Inspector導航和搜索提供了前所未有的波形分析效率
● FilterVu可變低通濾波器可以濾掉不想要的信號噪聲，同時仍捕獲高頻事件
● 英寸(180mm)寬屏TFT-LCD彩色顯示器
● 前面板上USB2.0端口，迅速簡便地存儲數據
● 后面板上USB2.0設備端口，使用USBTMC通過PC直接控制示波器，或直接打印到任何兼容PictBridge的打印機
● 即插即用PC連接和分析軟件解決方案
● TekVPI探頭接口，支持有源探頭、差分探頭和電流探頭，自動定標和確定度量單位
● 體積小,重量輕,深僅5.3,英寸(134mm),重僅7磅14盎司(3.6公斤)
數字熒光示波器混合信號設計和分析(MSO2000 系列)
● 能夠時間相關最多4 條模擬和16 條數字通道
● 并行總線觸發和分析
● 多通道建立時間和保持時間觸發
● 下一代數字波形顯示
數字熒光示波器應用范圍：
● 嵌入式設計和調試
● 混合信號設計和調試
● 電源測量
● 汽車電子
● 教育和培訓
● 視頻設計和調試
數字熒光示波器技術指標：
垂直系統－ 模擬通道
垂直系統模擬通道 MSO2012
DPO2012
MSO2014
DPO2014
MSO2024
DPO2024輸入通道數 2 4 4
模擬帶寬*1 (-3 dB) 100 MHz 100 MHz 200 MHz
計算的上升時間 3.5 ns 3.5 ns 2.1 ns
硬件帶寬限制 20 MHz
輸入耦合 AC, DC, GND
輸入阻抗 1 MΩ ± 2%, 11.5 pF ± 2 pF
輸入靈敏度范圍 2 mV/div - 5 V/div
垂直分辨率 8 位
最大輸入電壓 300 VRMS, 峰值≤ 450 V
DC 增益精度(偏置設為0V) 10 mV/div - 5 V/div 為± 3%, 2 mV/div - 5 mV/div 為± 4%
偏置范圍
2 mV/div - 200 mV/div ± 1 V
>200 mV/div - 5 V/div ± 25 V
通道到通道隔離
(相等垂直標度下任意兩條通道) ≤ 100 MHz 時≥ 100:1 ≤ 200 MHz 時≥ 100:1
*1 2 mV/div 時的帶寬為20 MHz, 所有型號
垂直系統－數字通道
MSO2012
MSO2014
MSO2024輸入通道 16 條數字通道(D15 - D0)
門限 每8 條通道組一個門限
門限選擇 TTL, CMOS, ECL, PECL, 用戶自定義
用戶自定義門限范圍 ± 20 V
最大輸入電壓 ± 40 V
門限精度 ±(100 mV + 3% 的門限設置)
最大輸入動態范圍 80 Vpk-pk (取決于門限設置)
最小電壓擺幅 500 mVpk-pk
輸入阻抗 101 kΩ
探頭負荷 8 pF
垂直分辨率 1 位
水平系統－模擬通道
MSO2012
DPO2012 MSO2014
DPO2014 MSO2024
DPO2024
最大采樣率(所有通道) 1 GS/s
最小峰值檢測脈寬 7.0 ns 3.5 ns
最大記錄長度(所有通道) 1 M 點
最高采樣率時捕獲的最大時長(所有通道) 1 ms
時基范圍 4 ns - 100 s 2 ns - 100 s
時基延遲時間范圍 -10 div - 5000 s
通道到通道偏移校正范圍 ± 100 ns
時基精度 ± 25 ppm
水平系統－ 數字通道
MSO2012 MSO2014 MSO2024
最大采樣率(在使用通道D7-D0 的任意通道時) 1 GS/s (1 ns 分辨率)
最大采樣率(在使用通道 D15-D8 的任意通道時) 500 MS/s (2 ns 分辨率)
最大記錄長度 1 M 點
最小可檢測脈寬 5 ns
通道到通道偏移校正 2 ns 典型值
所有型號包括：
每條模擬通道一只P2221200 MHz, 1x/10x 無源探頭, 用戶手冊和翻譯后的前面板覆蓋圖, 文檔資料光盤 (063-4118-xx), OpenChoice Desktop軟件, NI LabVIEW SignalExpressTM泰克版LE軟件, 校準證明, 測量結果可溯源國家計量學會及ISO9001質量認證體系, 電源線, 三年保修。MSO 型號還包括一只P6316 16通道邏輯探頭和配套工具箱及附件包(016-2008-xx)。
