TSI 機械制圖教學模型
申請服務
- 產品介紹

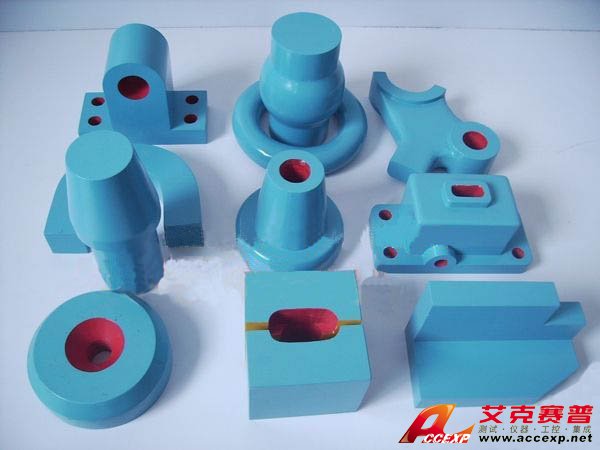

TSI 機械制圖教學模型是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
| 貨號 | 圖號 | 產 品 名 稱 | 單位 | 金額（元） | 備注 |
| AG01 | 41731 | 中心投影法 | 只 | 100 | 有機立模 |
| AG02 | 41732 | 平行投影法 (2 件 ) | 套 | 151 | |
| AG03 | 41733 | 多面正投影 | 只 | 195 | 20cm×20cm |
| AG04 | 41739 | 三視圖的形成 | 只 | 195 | 透明有機玻璃 |
| AG05 | 41761 | 點的三面投影 | 只 | 162 | 投影箱活動演示 |
| AG06 | 41768 | 一般位置直線的投影 | 只 | 168 | |
| AG07 | 41770 | 用直角三角形法求線段實長與三個投影面傾角 | 只 | 200 | |
| AG08 | 41773 | 平行兩線的投影 | 只 | 160 | |
| AG09 | 41775 | 相交兩直線的投影 | 只 | 160 | |
| AG10 | 41776 | 交叉兩直線的投影 | 只 | 153 | |
| AG11 | 5-35 | 用輔助線法求直線與磁面的貫穿點 | 只 | 110 | |
| AG12 | 5-36 | 利用投影的積聚性求直線與平面的貫空點 | 只 | 120 | |
| AG13 | 5-37 | 利用投影的積聚性求兩平面的交線 | 只 | 133 | |
| AG14 | 5-38 | 用輔助法求直線與平面的交線 | 只 | 195 | |
| AG15 | 5-39 | 求兩個一般位置平面的交線 | 只 | 158 | |
| AG16 | 5-40 | 求作四棱柱與側垂面的交線 | 只 | 120 | |
| AG17 | 5-42 | 交換發 V 面的點的投影變換 | 只 | 162 | |
| AG18 | 5-43 | 交換 H 面的點的投影變換 | 只 | 162 | 透明有機投影箱 |
| AG19 | 5-44 | 二次換面法 | 只 | 178 | |
| AG20 | 5-44 | 用換面法求一般位置線段的實長和傾角 | 只 | 162 | |
| AG21 | 5-46 | 一般位置直線變換成投影面垂直線 | 只 | 178 | |
| AG22 | 5-47 | 一般位置平面形變換成投影面垂直面 | 只 | 170 | |
| AG23 | 41792 | 正六棱柱的三視圖 | 只 | 190 | 20cm×20cm |
| AG24 | 41794 | 正三棱柱的三視圖 | 只 | 195 | 透明有機玻璃 |
| AG25 | 41795 | 四棱臺的三視圖 | 只 | 195 | 投影箱活動演示 |
| AG26 | 41796 | 四棱柱穿孔的三視圖 | 只 | 195 | |
| AG27 | 41796 | 三棱錐切口的三視圖 | 只 | 200 | |
| AG28 | 41799 | 圓柱的三視圖 | 只 | 177 | |
| AG29 | 41801 | 圓柱上的切凹槽的畫法 | 只 | 200 | |
| AG30 | 41802 | 圓錐的三視圖 | 只 | 195 | |
| AG31 | 41806 | 圓球的三視圖 | 只 | 200 | |
| AG32 | 41809 | 半圓球切割凹槽的三視釁 | 只 | 195 | 20cm×20cm |
| 透明有機玻璃 | |||||
| AG33 | 41811 | 圓環面上點的投影 | 只 | 205 | 投影箱活動演示 |
| AG34 | 41854 | 斜切四棱錐 | 只 | 101 | 塑料立模 |
| AG35 | 41855 | 斜切圓柱 | |||
| AG36 | 表 8-2 | 圓錐截交線 | 只 | 180 | 有機立模 |
| AG37 | 41858 | 圓臺開槽 | 只 | 104 | |
| AG38 | 41859 | 球的截交面 | 只 | 110 | 塑 |
| AG39 | 41860 | 頂尖 | 只 | 123 | 料 |
| AG40 | 41884 | 兩圓柱正交 | 只 | 78 | 立 |
| AG41 | 41885 | 兩圓柱偏交 | 只 | 78 | 模 |
| AG42 | 41888 | 圓柱與圓錐正交 | 只 | 85 | |
| AG43 | 41889 | 圓柱與半球相交 | 只 | 149 | |
| AG44 | 41890 | 圓錐臺與球相交 | 只 | 149 | |
| AG45 | 41891 | 圓柱與圓錐斜交 | 套 | 140 | |
| AG46 | 41892 | 相貫線的特殊情況 (3 件 ) | 套 | 208 | |
| AG47 | 41893 | 相貫線的特殊情況 (4 件 ) | 只 | 305 | |
| AG48 | 41913 | 組合體的形體分析 ( 軸承座 ) | 只 | 93 | |
| AG49 | 41914 | 表面不平齊 | 只 | 108 | 塑 |
| AG50 | 41915 | 表面平齊 | 只 | 108 | 料 |
| AG51 | 41916 | 表面相切 | 只 | 108 | 立 |
| AG52 | 41917 | 圓弧面相切 | 只 | 91 | 模 |
| AG53 | 41918 | 機座 | 只 | 125 | |
| AG54 | 41920 | 軸承座 | 只 | 118 | |
| AG55 | 41928 | 機座 | 只 | 133 | |
| AG56 | 41930 | 組合體 | 只 | 110 | |
| AG57 | 41931 | 搖臂 | 只 | 105 | |
| AG58 | 41933 | 底架 | 只 | 119 | |
| AG59 | 41936 | 接頭 | 只 | 100 | |
| AG60 | 41945 | 接頭展開 | 只 | 113 | |
| AG61 | 41948 | 斜截面棱柱管的展開 | 只 | 78 | |
| AG62 | 41949 | 斜口圓管的展開 | 只 | 78 | |
| AG63 | 41950 | 四棱臺管的展開 | 只 | 87 | |
| AG64 | 41951 | 正圓錐管的展開 | 只 | 87 | |
| AG65 | 41952 | 斜口圓錐管的展開 | 只 | 100 | |
| AG66 | 41953 | 異徑直角三通管的展開 | 只 | 180 | 二號示教板 |
| AG68 | 41954 | 1/4 圓環面彎管接頭的表面展開 | 只 | 195 | 配實物模型 |
| AG69 | 41955 | 上圓下方變形接頭 | 只 | 90 | 有機模型 |
| AG70 | 41956 | 正螺旋面 | 只 | 100 | |
| AG71 | 41975 | 局部視圖 | 只 | 123 | 塑 |
| AG72 | 41976 | 支架 | 個 | 100 | 料 |
| AG73 | 41979 | 旋轉視圖 | 個 | 115 | 立 |
| AG74 | 41980 | 機件全剖 | 個 | 122 | 模 |
| AG75 | 41983 | 30 °或 60 °剖面線 | 個 | 122 | |
| AG76 | 41986 | 旋轉剖 | 個 | 132 | |
| AG77 | 41987 | 旋轉剖示一 | 個 | 95 | |
| AG78 | 41988 | 旋轉剖示二 | 個 | 113 | |
| AG79 | 41989 | 階梯剖 | 個 | 123 | |
| AG80 | 41991 | 復合劑 | 個 | 132 | 塑 |
| AG81 | 41992 | 復合劑 | 個 | 132 | 料 |
| AG82 | 41993 | 斜剖 | 個 | 115 | 模 |
| AG83 | 41994 | 半剖 | 個 | 142 | 型 |
| AG84 | 41996 | 局部剖 | 個 | 134 | |
| AG85 | 41999 | 局部剖視示例三 | 個 | 108 | |
| AG86 | 42000 | 剖視圖中再作一次局部剖 | 個 | 153 | |
| AG87 | 12-34 | 肋板剖切 | 個 | 111 | |
| AG88 | 12-35 | 輪幅剖切 | 個 | 154 | |
| AG89 | 12-36 | 十字筋剖切 | 個 | 100 | |
| AG90 | 12-37 | 均布孔和肋 ( 二件 ) | 套 | 133 | |
| AG91 | 12-43 | 滾花零件 | 只 | 78 | |
| AG92 | 12-51 | 四通管 | 只 | 116 | |
| AG93 | 12-53 | 支架 | 只 | 133 | |
| AG94 | 12-55 | 箱體 | 只 | 278 | 塑料模型 |
| AG95 | 41742 | 尾架體 | 臺 | 520 | |
| AG96 | 13-85 | 汽車變速箱蓋 | 只 | 315 | |
| AG97 | 41654 | 壓力表開關 | 臺 | 629 | 全透明有機立模 |
| AG98 | 41685 | 行程氣閥 | 臺 | 778 | |
| AG99 | 41713 | 減速器 (1:1) | 臺 | 784 | |
| AG100 | 41927 | 三星輪系 | 臺 | 320 | |
| AG101 | 15-25 | 潤滑油泵 | 臺 | 630 | |
| AG102 | 15-26 | 分配閥 | 臺 | 620 | |
