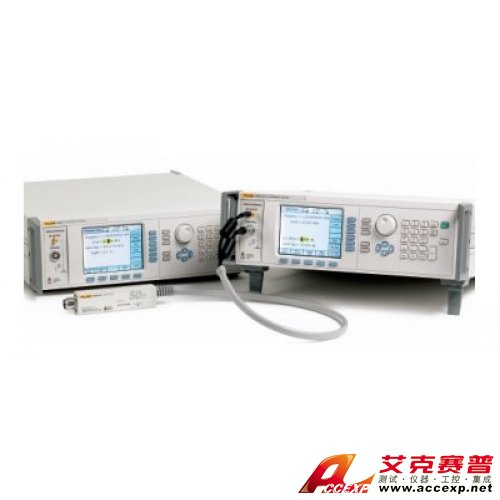

Fluke 9640A 射頻信號發生器(校準源)
名稱：信號發生器
品牌：
型號：
簡介：Fluke 9640A 射頻標準信號源可提供0.05dB的功率準確度，154dB的動態范圍，4 GHz的頻率范圍，可以用來校準各種射頻測量儀器。該信號源專門針對那些需要高電平準確度和動態范圍組合的計量校準應用而設計。9640A-LPN 可以...
申請服務
- 產品介紹
Fluke 9640A 射頻標準信號源可提供0.05dB的功率準確度，154dB的動態范圍，4 GHz的頻率范圍，可以用來校準各種射頻測量儀器。該信號源專門針對那些需要高電平準確度和動態范圍組合的計量校準應用而設計。9640A-LPN 可以提供在10KHz 偏移時 -144dBc的低相位噪聲，提供了目前射頻信號源相位噪聲的最高性能水平。
Fluke 9640A射頻參考信號源是高準確度功率、寬動態電平范圍和寬頻率范圍的完美組合。堅固、精密的有源信號頭直接將 9040A的信號傳輸至被測儀器，使損耗、噪聲和失配誤差達到最小，并保證了低電平信號的完整性。測量頭可在154 dB的動態范圍內維持信號精度和噪聲抗擾性，最低電平可達-130 dBm。
Fluke 9640A 射頻標準信號源通過在有源信號頭內集成信號電平測量和衰減功能，9640A無需配用分立的、難以實現自動化的步進衰減器，簡化了自動操作，并降低了維護成本。也無需外部功率計和敏感器來標定不同頻率和電平下的輸出。
9640A-STD提供有一個50 W的信號頭，9640A-STD/75還額外增加一個75 W的信號頭。主機和有源信號頭是作為一個系統一起進行校準的。
Fluke 9640A前面板配備了專用的功能鍵、內容相關的軟鍵，以及明亮、易于讀取的彩色顯示屏，使其非常易于學習和操作。輸出電平可以被設置為功率（W或dBm）、電壓（RMS或峰－峰值），并采用熟悉的乘數和指數形式。用戶可以方便地在電壓、功率和dBm單位之間進行切換，不會丟失輸入值或損失準確度。
Fluke 9640A 射頻標準信號源針對工作中的典型應用而設計的用戶界面，簡化了常見的校準過程，例如頻譜分析儀、功率計和接收機。偏移、步進、相對值和誤差模式使得技術員和計量人員工作起來快捷、準確和高效，適于建立熟練的校準程序，并很容易判定被測儀器的性能和容差。Fluke 9640A 射頻標準信號源可以替代射頻校準過程中常用的電平發生器、功率計和功率傳感器、信號發生器。以簡便易用的單臺儀器提供了所需的信號范圍和準確度。可以用來校準頻譜分析儀、調制度分析儀、功率計、頻率計、射頻毫伏表、選頻表、高頻示波器、EMI接收機和射頻衰減器等無線電測試儀器。您需要的儀器更少，簡化了校準過程，并最終節省時間和資源。
| 頻率范圍 | 10 Hz ~ 4 GHz | |||||||
| 頻率分辨力 | < 100 MHz：0.001 Hz；> 100 MHz：11 位數字 | |||||||
| 頻率準確度 | 0.04 ppm | |||||||
| 掃頻 | 10 Hz ~ 4 GHz，線性或對數，分辨力：0.1Hz | |||||||
| 外部參考輸入 | 1 MHz ~ 20 MHz；1 MHz步進，± 30 ppm | |||||||
| 頻率參考輸出 | 1 MHz 或 10 MHz，用戶可選 | |||||||
| 幅度范圍 |
至50Ω阻抗：-130 dBm ~ +24 dBm (0.2 μV ~ 10 V pk-pk) > 125 MHz：+20 dBm > 1.4 GHz：+14 dBm |
|||||||
|
至75Ω阻抗：-136 dBm ~ +18 dBm (0.13 μV ~ 6.3Vpk-pk) > 125 MHz：+14 dBm > 1.4 GHz：+8 dBm |
||||||||
| 幅值分辨力 | 0.001dB | |||||||
| 絕對電平準確度 |
100 kHz ~ 125MHz： +24 ~ -48 dBm，± 0.05 dB -48 ~ -74 dBm，± 0.2 dB -74 ~ -94 dBm，± 0.5 dB -94 ~ -130 dBm，± 1.5 dB -94 ~ -130 dBm，±1.5 dB (至3GHz) |
4GHz： +20 ~ +14 dBm，± 0.25 dB (至1.4GHz) +14 ~ -74 dBm，± 0.5 dB -74 ~ -84 dBm，± 1.0 dB -84 ~ -94 dBm，± 1.0 dB (至3GHz) |
||||||
| SSB相位噪聲 | 使用內部頻率參考，（dBc/Hz） | |||||||
| 頻率 | 頻率偏移 | |||||||
|
10Hz 常規值(典型值) |
100Hz 常規值(典型值) |
1kHz 常規值(典型值) |
10kHz 常規值(典型值) |
100kHz 常規值(典型值) |
1MHz 常規值(典型值) |
10MHz 常規值(典型值) |
||
| 9640A | 1GHz | — | — | -97(-102) | -118(-112) | -118(-112) | -124(-130) | -142(-144) |
| 9640A-LPN | 10MHz | -104(-108) | -129(-139) | -148(-155) | -151(-155) | -153(-157) | -155(-157) | -155(-160) |
| 125MHz | -92(-95) | -117(-124) | -140(-145) | -144(-149) | -147(-152) | -153(-154) | -153(-156) | |
| 250MHz | -86(-90) | -112(-118) | -135(-140) | -141(-146) | -142(-149) | -152(-155) | -153(-155) | |
| 500MHz | -80(-85) | -107(-112) | -130(-136) | -138(-143) | -139(-144) | -151(-154) | -153(-154) | |
| 1GHz | -74(-78) | -101(-106) | -125(-130) | -134(-138) | -134(-138) | -148(-152) | -151(-153) | |
| 2GHz | -68(-71) | -95(-100) | -119(-126) | -129(-133) | -128(-133) | -145(-149) | -150(-152) | |
| 4GHz | -62(-68) | -69(-96) | -114(-120) | -124(-128) | -122(-128) | -141(-146) | -149(-151) | |
| 輸出阻抗 | 50 Ω，精密N型連接器(可選75 Ω有源信號頭) | |||||||
| 電壓駐波比VSWR | ≤500MHz：≤1.1；≤1GHz：≤ 1.2 ；≤3GHz：≤ 1.3 | |||||||
| 頻譜純度 | 諧波 ≤-60 dBc，非諧波 ≤-75 dBc， > 3 kHz 偏移 | |||||||
| 內部調制 | AM：正弦波和三角波。FM：僅正弦波 | |||||||
| AM調制頻率 | 20 Hz ~ 220 kHz：5位數字；準確度:± 1個字 | |||||||
| AM調制深度 | 0.1% ～ 99 %，準確度：設置值的 0.75%（典型值） | |||||||
| AM THD | ≤-50 dB（典型值） | |||||||
| FM和PM調制頻率 | 20 Hz ~ 300 kHz：5位數字，準確度：± 1個字 | |||||||
| FM調頻頻偏 | 10 Hz ~ 750 kHz，準確度：0.25%（典型值） | |||||||
| FM THD | ≤-65 dB，FM調制頻率 ：1kHz（典型值） | |||||||
| 溫度 |
工作：0℃ ~ 50 ℃，對于特定功能為5℃ ~ 40℃，Tcal ± 5℃ 儲存：-20℃ ~ +70℃ |
|||||||
| 校準周期 | 所有的技術指標均是1年校準周期，工廠校準溫度：23℃ | |||||||
| 標準接口 | IEEE488.2 (GPIB) | |||||||
| 尺寸（寬×高×深） | 433×146×533 mm (17.0×5.8×21.0 英寸) | |||||||
| 重量 | 18 kg (40 磅) | |||||||
| 型號 | 說明 |
| 9640A-STD | 4GHz射頻標準信號源，包括50Ω的輸出 |
| 9640A-STD/75 | 4GHz射頻標準信號源，包括50Ω和75Ω的輸出 |
| 9640A-LPN | 帶低相位噪聲功能的射頻標準信號源 |
| 96XXCONN | 適配器/板手 |
| 可選附件 | 說明 |
| 9600CASE | 堅固的運輸箱 |
| Y9600 | 機架安裝套件（滑軌） |
| 軟件 | 說明 |
| MET/CAL Plus | 自動校準和計量管理軟件 |
