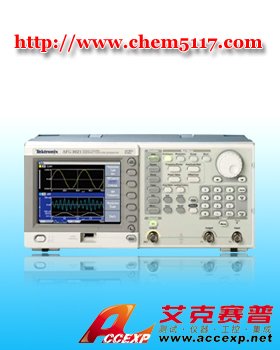

美國泰克TektronixAFG3252AFG3K系列任意波形函數發生器
名稱：信號發生器
品牌：
型號：
簡介：任意波形發生器簡介：帶寬：25MHz、100MHz或240MHz正弦波形。 任意波形發生器技術指標： 任意信號發生器的旗艦產品：操作簡單、大屏幕顯示、性能卓越 產品概述： AFG3000 系列函數、任意波形和脈沖發生器無與倫比的性能、多功能...
申請服務
- 產品介紹
任意波形發生器簡介：帶寬：25MHz、100MHz或240MHz正弦波形。
任意波形發生器技術指標：
任意信號發生器的旗艦產品：操作簡單、大屏幕顯示、性能卓越
產品概述：
AFG3000 系列函數、任意波形和脈沖發生器無與倫比的性能、多功能、直觀的操作以及合適的價格使其成為業界最實用的信號發生器。
出眾的性能和多功能性
12 種不同的標準波形，同時以高采樣速率生成長達128K的任意波形。任意波形發生器在脈沖波形上可以單獨設置上升沿和下降沿時間。任意波形發生器可以將外部信號連接，并疊加到輸出信號中。任意波形發生器雙通道型號輸出可生成兩個完全相同或截然不同的信號。所有任意波形發生器的時基都非常穩定，年偏移量僅±1ppm。
直觀的用戶界面，更多信息一目了然
大屏幕一次即可顯示所有相關波形參數和波形圖，讓您放心地設置信號，集中精力完成手頭的工作。使用快捷鍵可直接訪問常用功能和參數，或通過結構化的菜單方便地進行更多選擇，減少儀器使用學習或重新學習的時間。外觀和感覺與TDS3000示波器一樣，讓您使用起來倍感親切。
隨機附帶的ArbExpress? 軟件可輕松編輯波形
使用這種PC 軟件，可從任何Tektronix示波器無縫地導入波形，也可以由標準函數、公式編輯器和波形數學計算進行定義。
任意波形發生器特點與優點：
● 帶寬：25MHz、100MHz或240MHz正弦波形
● 調制功能：AM、FM、PM、FSK、PWM
● 任意波形：14位垂真分辨率
● 工作方式：掃頻和突發
● 采樣速率：250MS/s、1GS/s 或2GS/s
● 高達4個128K存儲深度
● 雙通道輸出可節省成本和工作臺空間，增加延伸功能，便于進行不同相位信號跟蹤的仿真實驗
● 5.6" 顯示器使您對設置和波形充滿信心，多語言和直觀操作可節省設置時間，脈沖波形邊沿時間可調整
● 使用前面板上的USB 連接器可將波形存儲在存儲器設備上
● 標準接口：USB、GPIB 和LAN，同時配套波形生成軟件，波形產生能力強大
任意波形發生器應用范圍：
● 電子測試和設計
● 生物醫學、機械等低頻率信號仿真
● 汽車電子
● 傳感器仿真
● 功能測試
● 教學和培訓
任意波形發生器應用知識：
一、為什么要使用AFG任意波形發生器
激勵或仿真測試信號，在實際應用中，除需要一些規則信號外(如正弦波)，我們還面臨非規則信號系統(瞬變波形、電子設備干擾雜波、生物電波、人體各種信號：例心臟跳動等)，AWG(或AFG)應用而生：
1.激勵：需要特別降低或增強信號來驗證和建立被測對象(DUT)的極限：添加錯誤信號，增加噪聲，制造特殊事件、顛倒時序、改變幅度、限制帶寬、增加諧波失真、其它等。
2.仿真：非規則信號形狀極不規則，直接從它的來源獲得有一定的局限，采用數字存儲或程序控制的方法來仿真這些復雜過程。
二、任意波形發生器的功能總結
一種強有力的工具：
1.可仿真復雜的實際信號
2.產生使用者設定的復雜波形
3.具有標準函數信號源的功能
4.產生的波形可以修改
5.功能強大：脈沖/脈沖序列發生器、調制信號源、噪聲發生器、掃頻信號、觸發信號
6.計算機通信能力、軟件功能強大
7.為各種應用提供方案
AFG3000B系列任意波形發生器功能特性：
AFG3021/AFG3022 AFG3101/AFG3102 AFG3251/AFG3252
通道數 1/2 1/2 1/2
標準波形 正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲
正弦波： 1mHz～25MHz 1mHz～100MHz 1mHz～240MHz
幅度平坦度(1 Vp-p)：
<5 MHz
5 MHz～20 MHz
20 MHz～25 MHz
25 MHz～100 MHz
100 MHz～200 MHz ±0.15 dB
±0.3 dB
±0.5 dB
—
— ±0.15 dB
±0.3 dB
±0.3 dB
±0.5 dB
— ±0.15 dB
±0.3 dB
±0.3 dB
±0.5 dB
±1.0 dB
諧波失真(1 Vp-p)：
1 mHz～0 kHz
20 kHz～1 MHz
1 MHz～5 MHz
5 MHz～10 MHz
10 MHz～25 MHz
>25 MHz <–70 dBc
<–60 dBc
<–50 dBc
<–50 dBc
<–40 dBc
— <–60 dBc
<–60 dBc
<–50 dBc
<–37 dBc
<–37 dBc
<–37 dBc <–60 dBc
<–60 dBc
<–50 dBc
<–37 dBc
<–37 dBc
<–30 dBc
THD（直流～20 kHz、1Vp-p） <0.2%
雜波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz
1 MHz 到25 MHz
>25 MHz <–60 dBc
<–50 dBc
— <–60 dBc
<–50 dBc
<–50 dBc + 6 dBc/倍頻 <–50 dBc
<–47 dBc
<–47 dBc + 6 dBc/倍頻
方波 1 mHz～12.5 MHz 1 mHz～50 MHz 1 mHz～120 MHz
上升/下降時間 ≤18 ns ≤5ns ≤2.5 ns
脈沖波形 1 mHz～12.5 MHz 1 mHz～50 MHz 1 mHz～120 MHz
脈沖寬度 30 ns～999 s 8 ns～999 s 4 ns～999 s
邊沿躍遷時間 18 ns～625 s 5 ns～625 s 2.5 ns～625 s
占空比 0.1%～99.9%
其他波形 1 mHz～250 kHz 1 mHz～1 MHz 1 mHz～2.4 MHz
噪聲帶(–3dB) 25 MHz 100 MHz 240 MHz
直流（輸入50 Ω） –5V～+5 V –5V～+5 V –2.5 V～+2.5 V
任意波形 1 mHz～12.5 MHz 1 mHz～50 MHz 1 mHz～120 MHz
非易失存儲器 4 個波形 4 個波形 4 個波形
存儲器：采樣速率 2點～64 K: 250 MS/s 16 K～128 K: 250 MS/s
2點～16 K: 1 GS/s 16 K～128 K: 250 MS/s
2 點～16 K: 2 GS/s
垂直分辨率 14 位 14 位 14 位
幅度（輸入50 Ω） 10 mVp-p～10 Vp-p 20 mVp-p～10 Vp-p ≤200 MHz:
>200 MHz:50 mVp-p～4Vp-p
精度 ±（設置的1% ±1 mV） ±（ 設置的1% ±1 mV） ±（ 設置的1% ±1 mV）
偏置 ±5 Vpk交流+直流 ±5 Vpk交流+直流 ±2.5 Vpk 交流+直流
接口(標配) USB 1.1 GPIB、LAN 10Base-T/100Base-TX、USB 1.1
訂貨信息
AFG3021 AFG3022 選件
R5-5年維修服務。
RM3100–機架安裝套件。
013-0345-00–保險絲適配器，BNC-P 到BNC-R。
159-0454-00–保險絲套件，3個，0.125A。
AFG3101 AFG3102
AFG3251AFG3252
標準配件
快速入門用戶手冊
電源線
含有參考手冊、維修手冊和ArbExpress? 軟件的光盤
NIST 可溯源校準證明
保修信息
部件和人工提供三年保修。
