LeCroy力科 Voyager M3x USB協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：Voyager M3x是Teledyne LeCroy的第7代USB分析儀平臺，可在高達5 Gb / s的數據速率下提供100％準確的USB 2.0和3.0協議捕獲。業界使用最廣泛的USB 3.0測試平臺具有事實上的標準CATC Trace...
申請服務
- 產品介紹
LeCroy力科 Voyager M3x USB協議分析儀主要特征
●CATC跟蹤分析軟件系統-擴展/折疊傳輸層，可更快地解釋USB流量
●同時捕獲/分析3.0和2.0流量-記錄2.0和SuperSpeed數據路徑以測試和調試USB 3.0主機和集線器操作
●集成的3.0分析儀/鍛煉器（單盒） -具有3.0和2.0設備或主機流量生成的多功能系統
●4GB記錄容量-捕獲長時間的記錄會話以進行分析和解決問題
●原始位記錄/ 10位錯誤檢測-查看低級10位符號并將其與高級分組結構相關聯
●檢測40多種鏈路和協議錯誤-關鍵鏈路和時序錯誤會自動檢測到并標記在跟蹤中
●2ns的定時分辨率-極其精確的定時分辨率可精確測量鏈路層握手
●外部觸發輸入/輸出-使用Teledyne LeCroy Voyager識別任何數據包并切換示波器或邏輯分析儀（通過SMA連接器）
●完全支持SSC和數據加擾-對5Gbps信號進行快速鎖定和準確捕獲
●硬件觸發-在2.0或3.0協議事件上觸發以隔離重要的流量，特定的錯誤或數據模式
●全面的設備解碼-SCSI海量存儲，3.0集線器，PTP /靜止圖像，打印機，PictBridge，媒體傳輸協議（MTP）和所有流行的USB設備類別
●硬件過濾-自動排除非必要和冗余符號，包括空閑，TS1，TS2，SKP和LFPS序列
●智能報告-自動報告事件指標并標記20多個常見USB 3.0協議錯誤
●復雜的查看-查看TLP消息和標頭，以及USB協議的邏輯事務和傳輸層
●Gbe或USB 3.0上傳-通過Gbe的600Mbps持續傳輸速率可立即訪問捕獲的數據
●環回和合規模式-Exerciser系統提供了用于啟動環回和合規模式的特殊控制臺
●鏈接培訓和時間視圖-LTSSM流程圖和按時間順序的視圖鏈接到跟蹤顯示
●實時統計-RTS窗口以圖形方式實時顯示吞吐量，鏈路統計和數據包錯誤率
●一致性測試選項-Voyager是經過認證的鏈路驗證系統（LVS），用于執行鏈路和集線器一致性測試
●Power Tracker™選件-繪制與跟蹤數據同步的VBus設備的功率和電流圖
●12個月硬件保修-通過行業領先的支持和保修保護您的投資
LeCroy力科 Voyager M3x USB協議分析儀規格參數
| 產品型號 | LeCroy力科 Voyager M3x USB 3.0 Pro協議分析儀系統 | |
| 基本功能： | 支持的協議 | USB 1.0、1.1、2.0和3.0 |
| 協議分析儀 | 是 | |
| 協議練習者 | 是 | |
| 其他 | 不適用 | |
| 主機硬件要求 | 奔騰II或更高版本， | |
| USB 2.0端口或3.0端口 | ||
| 操作系統要求 | Windows 7和Windows 8 | |
| 記憶體大小 | 4048兆字節 | |
| 支持的數據速率 | 1.2-4800 Mb / s | |
| 記錄頻道 | 1個 | |
| 數據總線接口 | 半雙工差分（USB 2.0） | |
| 雙工差分（USB 3.0） | ||
| 構成因素 | 封閉式機箱 | |
| 前面板連接器 | 分析儀/練習器–一（1）個USB 2.0和3.0記錄和生成通道，帶有USB 3.0 A和B連接器 | |
| 前面板指示燈 | 平臺LED：電源，狀態 | |
| 分析器LED：Rec 2.0、3.0，練習 | ||
| 尺寸圖 | （寬x高x深）20 x 3.2 x 23厘米（8英寸寬x 1.25英寸高x 9英寸深） | |
| 重量 | 5.4磅 | |
| 電源要求 | 90-254 VAC，47-63 Hz（通用輸入），最大100W | |
| 外部觸發輸入/輸出 | SMA連接器 | |
| 特征 | CATC跟蹤 | 是 |
| 現場可升級BusEngine | 是 | |
| 超高速USB 3.0捕獲 | 是 | |
| 低/全/高速USB 2.0捕獲 | 是 | |
| 綜合練習器選件 | 是 | |
| Gbe上傳 | 是 | |
| 規格查看（3.0包） | 是 | |
| 單狀態觸發 | 是 | |
| 順序狀態觸發 | 是 | |
| 捕獲前過濾 | 是 | |
| 自動化API | 是 | |
| 隨時隨地（OTG） | 是 | |
| 原始10位顯示 | 是 | |
| 鏈接跟蹤器 | 是 | |
| 電源跟蹤器選件 | 是 | |
| 合規套件選項 | 是 | |
| 環境因素 | 工作溫度 | 32至131 F |
| 非營業中 | -20至80°C（-4至176°F） | |
| 工作濕度 | 相對濕度10％至90％（非冷凝） |
無與倫比的精度
LeCroy力科 Voyager M3x USB協議分析儀前端采用了最新的Teledyne LeCroy探測技術，可為USB 3.0記錄提供快速鎖定且毫不妥協的準確性。SuperSpeed USB設備利用基于硬件的電源管理，使設備頻繁進入電源掛起模式。當處于聯機狀態時，Voyager系統將檢測并無縫地從電氣空閑狀態恢復，同時在顯示屏中準確顯示帶有時間戳的所有總線和電源狀態轉換。
靈活的硬件
LeCroy力科 Voyager M3x USB協議分析儀的前端具有標準的USB 3.0連接器，該連接器支持USB 2.0和3.0信號，可同時無損捕獲來自兩個鏈路的流量。同時進行高速和超高速記錄，可以端到端查看USB 3.0集線器上的數據傳輸。該系統可以作為USB 2.0 / 3.0分析儀運行；并且僅在可升級到3.0的僅2.0的配置中可用。
Voyager M3x平臺包括4GB的記錄內存以及USB 3.0和Gbe鏈接，用于將記錄的流量上傳到主機PC。在假脫機錄制模式下，Voyager可以連續實時顯示捕獲的流量，從而可以快速訪問和擴展錄制會話。
Voyager分析儀的核心是Teledyne LeCroy的革命性BusEngine™技術。這個最先進的協議處理核心結合了實時記錄引擎和可配置工具，可以有選擇地監視和記錄SuperSpeed USB流量。可現場升級的固件使BusEngine可以發展并支持USB規范的新功能或將來的更改。
第六代分析軟件

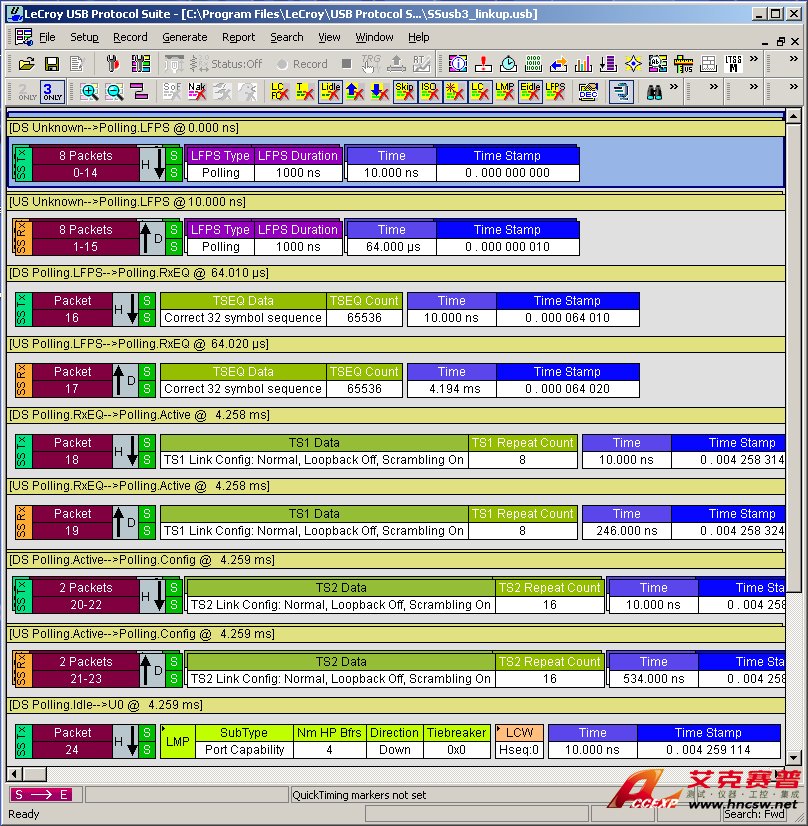

Voyager使用了傳奇的CATC Trace-行業實際的USB 2.0協議分析標準。跟蹤查看器軟件使用顏色和圖案來訓練眼睛以更快地了解信息。當記錄SuperSpeed集線器上游的混合流量時，舊版2.0和3.0數據包會在單個顯示器中進行標記和交錯。每個事件都顯示在單獨的行上，每個字段都標記并用顏色編碼。.邏輯2.0和3.0通道的流量可以單獨進行跟蹤過濾，搜索或導出。可以擴展和折疊USB傳輸級別，以顯示包括所有鏈路管理數據包（LMP）和流控制符號的數據包層。
原始調試能力

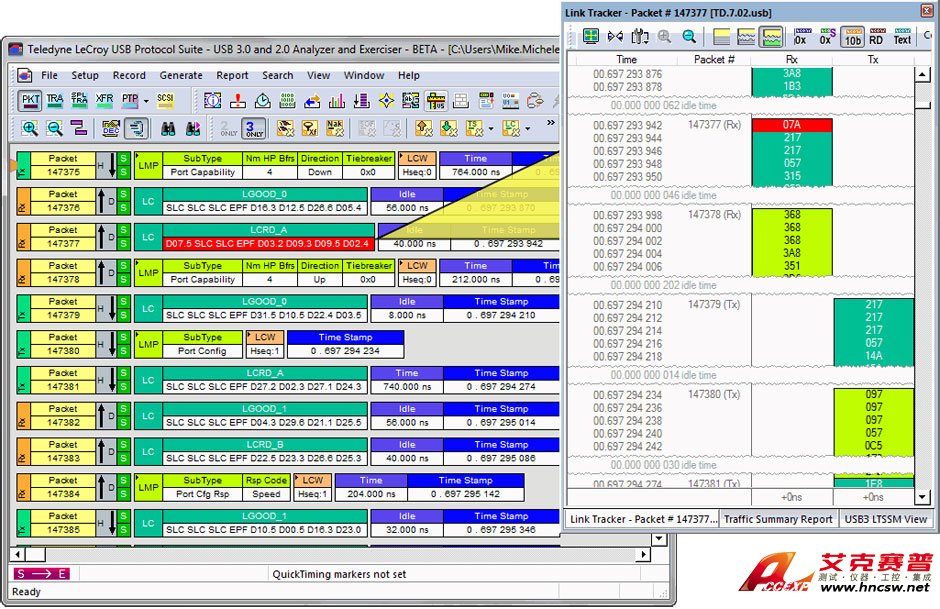

Voyager是市場上唯一可捕獲5Gbps USB鏈路上每個過渡（包括空閑，數據包間符號和損壞的10位符號）的分析器。鏈接跟蹤器按時間順序顯示所有有序集的上游/下游顯示，定時分辨率為2ns。為幫助進行低級調試而設計，所有符號（包括訓練序列）都可以原始10位，8位，加擾和未加擾的十六進制格式顯示。單擊即可進行符號到符號的時序測量。
