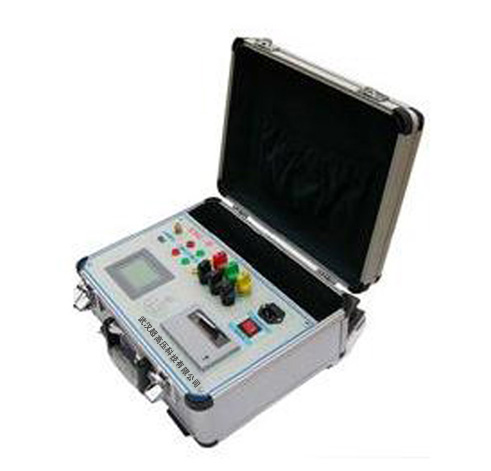

HVXLY線路參數測試儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：1.1概述 高壓輸電線路的工頻參數（簡稱：線路參數）是電力系統安全運行所需要的基礎數據之一，它關系到系統穩定、運行方式、潮流計算、繼電保護整定、電壓調節及無功補償?shù)戎T多方面。因此，新架設線路投運前、運行線路局部改建后或路徑中運行環境發生顯著...
申請服務
- 產品介紹
1.1 概述
高壓輸電線路的工頻參數（簡稱：線路參數）是電力系統安全運行所需要的基礎數據之一，它關系到系統穩定、運行方式、潮流計算、繼電保護整定、電壓調節及無功補償?shù)戎T多方面。因此，新架設線路投運前、運行線路局部改建后或路徑中運行環境發生顯著變動（如鄰近新增線路）時，均需進行線路參數的測試。
高壓輸電線路工頻參數測試的方法及原理并不復雜，但實施時常受電磁干擾而不能取得正確結果。目前，工程上測量這些參數的方法仍然是在被測線路上施加工頻電壓后，使用電流表、電壓表、功率表、頻率計等測量表計，通過讀取各表刻度并經相應的運算后求得各參數值。這種傳統的測量方法存在許多問題，如:測量設備沉重，操作繁瑣；使用表計多，接線復雜；工作量較大且易引起誤差。進行試驗時為消除干擾往往采用較大功率的電源及改變相位等方法，由此帶來測試的復雜化；此外，在現場多臺互感器及其儀表的接線繁雜、多人讀表，且允許作業的時間往往短促，需投入較多的人力物力，費時費力，不適合現場試驗簡單方便的要求。
LP-I移頻線路參數測試儀是我公司針對上述弊端，為方便測試人員現場測量高壓輸電線路工頻參數而精心研制的一體化測量儀器，主要用于測量并計算35kV及以上電壓等級的架空線路或輸電電纜線路的電磁感應電壓、正序阻抗、零序阻抗、正序電容、零序電容、兩條輸電線路間的互感電抗及耦合電容等參數。
該儀器集試驗電源、移頻發生器、自動控制、數據采集計算、顯示打印等功能部件為一體，通過移頻、數字濾波等先進抗干擾技術，能夠方便、快速、準確的測量輸電線路的相關參數，簡化了測試人員所必需的試驗電源、測量儀表等儀器設備，有效的消除了工頻信號對測量的影響，為現場試驗提供了極大的方便。
2.2 性能指標
2.2.1 輸出信號
默認輸出功率信號的頻率為45Hz及55Hz，其它可選頻率有40Hz、50Hz、60Hz。
