ACLT-3803M并網逆變器防孤島試驗檢測儀器
名稱：電池測試儀
品牌：
型號：
簡介：一、ACLT并網逆變器防孤島保護試驗檢測裝置的突出應用： 1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。 2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。 3、模擬各類復雜工作環境，檢測逆變器在各種...
- 產品介紹

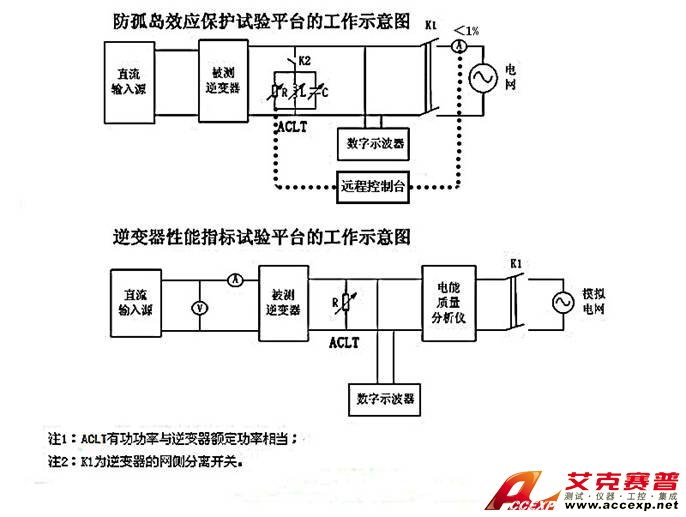

一、ACLT并網逆變器防孤島保護試驗檢測裝置的突出應用：
1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，
并精確提供檢測報告。
5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。
二、ACLT并網逆變器防孤島保護試驗檢測裝置的主要功能：
(1) ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。
(2) 內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
(3) ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4) 內置電感采用磁路式可控式的負載電抗器，滿足220V50Hz工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
(5) 內置電容采用UL認證的標準CBB電容器，滿足220V50Hz工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
(6) 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程發生短路燒毀主機。
(7) ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
(8) 可根據性能參數檢測要求，可以通過操作面板或遠程控制臺設置相應的功率，任意組合、設定放電功率。
(9) 主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過熱時，可自動切斷負載。
(10) 采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。可以將測量數據上傳到PC機上并實現對檢測過程記錄存儲功能。
(11) 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(12) 功率輸入連續可調。負載采用耗能方式工作，散熱采用強制風冷方式。
(13) 檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。
(14) 配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。
(15) ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能；
(16) 主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。
(17) 滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。
(18) 可以在遠程控制并調節RLC功率負荷（控制室操作臺上調節）。
(19) 并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。
三、ACLT并網逆變器防孤島保護試驗檢測裝置的技術參數：
(1) 主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。
(2) RLC三部分負載負荷由ABC三相獨立控制開關實現連續可調。
(3) 阻性、感性、容性部分均可自由組合，最小步進幅度10W，滿足精確調試諧振點。
(4) 配備遠程控制臺，控制臺與孤島檢測裝置主機距離為30米。（可選配）
(5) 為防止誤操作導致并網逆變器過載燒機故障，要求遠程控制臺上的功率調節按鍵可關閉鎖定。
(6) 適用環境溫度范圍：－10～+50℃。
(7) 接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。
(8) 接線方式：三相四線制AC380V，或單相AC220V接入均滿足檢測需要。
(9) 電壓精度為±0.5%、電壓分辨率為0.1V。
(10) 頻率測量范圍為40-65Hz。
(11) 電流測量范圍0-500A。
(12) 冷卻方式：風冷。工作電源：交流220V/50Hz或交流380V/50Hz。
(13) ACLT機箱本身帶有控制面板，并帶有RS232接口，主機和計算機相連接，并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。
(14) PC機軟件可顯示本次測試中的最大功率值，峰峰值。
四、以下標準產品滿足北京鑒衡CGC/GF001-2009和IEC62116-2008試驗檢測要求：
ACLT-3803M阻性、感性、容性負載功率分別是33K，滿足30KW以下并網逆變器的孤島保護功能檢測：
阻性負載：0-32.97 KW連續可調，步進幅度0.01KW；三相阻性電流可分別獨立顯示于控制面板；
感性負載：0-32.97KVA連續可調，步進幅度0.01KVA；三相感性電流可分別獨立顯示于控制面板；
容性負載：0-32.97 kvar連續可調，步進幅度0.01kvar；三相容性電流可分別獨立顯示于控制面板。
五、ACLT并網逆變器試驗檢測裝置的主要電氣參數
|
型號
|
ACLT-3830M
|
ACLT-3860M
|
ACLT-38160M
|
ACLT-38300M
|
說明
|
|
阻性負載功率
|
109.97KW
|
209.97KW
|
529.97KW
|
1079.97KW
|
分相獨立控制
|
|
感性負載功率
|
109.97KVA
|
209.97KVA
|
529.97KVA
|
1079.97KVA
|
分相獨立控制
|
|
容性負載功率
|
109.97KVAR
|
209.97KVAR
|
529.97KVAR
|
1079.97KVAR
|
分相獨立控制
|
|
總裝機容量
|
329.91K
|
629.91K
|
1589.91K
|
3239.91K
|
|
|
分相獨立
控制功能
|
有，RLC三相獨立控制
|
有，RLC三相獨立控制
|
有，RLC三相獨立控制
|
有，RLC三相獨立控制
|
滿足三相電壓不平衡時調試
|
|
遠程功率調節控制功能
|
配備遠程控制臺，
方便功率輸入
|
配備遠程控制臺，方便功率輸入
|
配備遠程控制臺，方便功率輸入
|
配備遠程控制臺，方便功率輸入
|
遠程控制功能
可選配
|
|
按鍵受控功能
|
有，遠程功率按鍵
具有可關閉功能
|
有，遠程功率按鍵
具有可關閉功能
|
有，遠程功率按鍵
具有可關閉功能
|
有，遠程功率按鍵
具有可關閉功能
|
避免過載導致
燒毀逆變器
|
|
步進幅度
|
10W
|
10W
|
10W
|
10W
|
RLC步進幅度0．01K
|
|
電流最大分辨率
|
1mA
|
1mA
|
1mA
|
1mA
|
滿足精確調試諧振點
|
|
ABC感性電流顯示
|
有、ABC三相感性電流直接獨立精確顯示
|
方便調節諧振點
|
|||
|
ABC容性電流顯示
|
有、ABC三相容性電流直接獨立精確顯示
|
方便調節諧振點
|
|||
|
諧振點調試功能
|
有，每一相交流諧振發生癥狀直接顯示于控制面板上
|
||||
|
逆變器輸出電壓
|
3相380V50Hz或單相220V50Hz
|
||||
|
控制方式
|
放電功率連續可調,
|
||||
|
儲存裝置
|
測量數據直接導入遠程PC機，軟件具有自動記錄并具有數據保存功能
|
||||
|
顯示方式
|
中文顯示界面，數字式背光LCD
|
||||
|
顯示內容
|
顯示三相電壓、電流、頻率、功率、功率因素、電壓電流諧波含量，
每一相的感性電流及容性電流直接顯示于面板，電流最大分辨率1mA，精確調試諧振發生
|
||||
|
檢測項目
|
滿足并網逆變器的防孤島效應保護試驗、逆變效率試驗、功率因數測定試驗、過載保護試驗
|
||||
|
供應電源
|
單相220V/50Hz
|
||||
|
電壓量測界面
|
量測范圍：AC 0～550.0V，解析度：0.1V，精確度：±1V
|
||||
|
電流量測界面
|
量測范圍：AC 0～500A，解析度：0.1A，精確度：±1%
|
||||
|
溫度量測界面
|
量測范圍：0～100℃，解析度：0.1℃，精確度：±1℃
|
||||
|
分析軟件
|
隨機贈送中文分析軟件，記錄存儲測量數據，終身免費升級
|
||||
|
遠程控制臺
|
可選配件,內嵌LCD顯示屏及工控機
|
||||
|
可選重要功能
|
在控制臺可選配模擬電網端ABC三相電流監測功能,訂貨前指定
|
||||
|
備注
|
以上是標準產品,還可以根據用戶現場檢測需要，提供針對性量身定造服務,可定制戶外集裝箱移動式及1000KW并網逆變器檢測裝置,詳細資料備索!
|
||||
六、ACLT并網逆變器試驗檢測裝置生產參考的技術標準有：
ACLT并網逆變器試驗檢測裝置的研發生產參考了----
《并網光伏發電專用逆變器技術要求和試驗方法》-2009
GB/T 19939-2005《光伏系統并網技術要求》、
UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、
AS 4777.2：2005《通過逆變器連接的電源系統的并網第二部分：逆變器要求》、
IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、
IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》，
IEC62116《光伏并網系統用逆變器防孤島測試方法》
