利用力科示波器分析跳頻信號
2015-08-29
針對跳頻信號，可以使用力科示波器對射頻或中頻信號做時域采集，利用以下功能進行測量和分析：
1. 測量信號頻率隨時間變化的規律

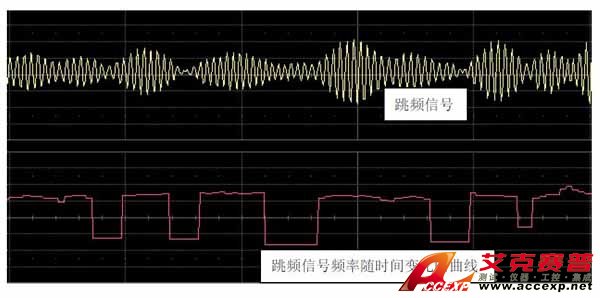

示波器可以對信號每個周期的頻率進行測量，并畫出頻率隨時間變化的曲線，方便了解跳頻信號的頻率變化
規律，如下圖：
2. 測量跳頻信號實時頻譜
一般的頻譜儀掃描時間長，一次掃描周期內，信號頻率特性可能已經發生了多次變化，無法捕獲實時頻譜。也有專門的實時頻譜儀，但捕獲帶寬有限，當跳頻范圍很大時就無能無力。力科示波器作為時域儀器，能夠?qū)Σ杉男盘栕鯢FT 頻域分析，可以當作頻譜儀使用，并且捕獲帶寬非常大，比如20GS/S 的采樣率可以實現10GHZ 的捕獲帶寬。另外力科示波器可以對捕獲的時域信號做區域分段式的頻譜，起到實時頻譜儀的效果，例如下圖，非實時頻譜儀得到的頻譜可能如同最后一道藍色波形一樣，無法反映頻譜的變化情況，而力科示波器可以對任意一部分波形做頻譜，得到頻譜的變化特性：
3. 譜圖（Spectrogram）分析功能

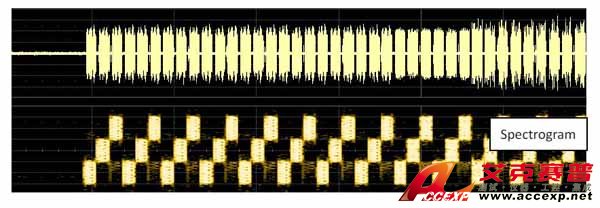

力科示波器還能對跳頻信號做Spectrogram 譜圖分析。如下圖，第二道波形是第一道波形的譜圖。其縱軸單位為頻率。橫軸為時間，和第一道波形對應。通過譜圖能更清晰地反映信號頻率隨時間變化的過程，并且能時域波形相對應，觀察頻譜變化瞬間的時域波形。
4. 嵌入用戶自定義信號處理算法
力科示波器可以嵌入自定義的算法程序，實現定制的信號處理，這樣力科示波器不僅是一個信號采集平臺，也是一個信號處理平臺，實現前仿真、后驗證等功能。例如用戶可以編制MATLAB 程序?qū)μl信號進行分析，借助強大的MATLAB 工具箱，實現快捷的信號處理。MATLAB 處理后的數據可以直接在示波器上顯示。下圖是在力科示波器中調用MATLAB 的濾波器函數對一個掃頻信號進行濾波，濾波后的波形同時在示波器上顯示。
力科示波器產品展示：http://www.mqmlro.cn/plus/list.php?tid=119
