鼎陽新品 SDS6208 H12 Pro 8通道 12bit高分辨率示波器，創造三相電和多通道時序測量新體驗 ！
2023-07-18
鼎陽新品 SDS6208 H12 Pro 8通道 12bit高分辨率示波器
2023年7月18日，鼎陽科技宣布正式發布8通道SDS6000 Pro高分辨率高帶寬數字示波器，帶寬最高可達2 GHz，有10-bit、12-bit兩種垂直分辨率可選，單通道實時采樣率和存儲深度最高可達10GSa/s以及500Mpts.
Sequence模式下，波形捕獲率高至750,000 wfm/s，8個模擬通道再疊加數字通道，可同步監測和分析8+16路信號，具備模板測試、波特圖、電源分析、邏輯分析、眼圖和抖動分析等強大的分析工具，可廣泛應用于電機控制、汽車電子、通信、計算機、新能源等行業。

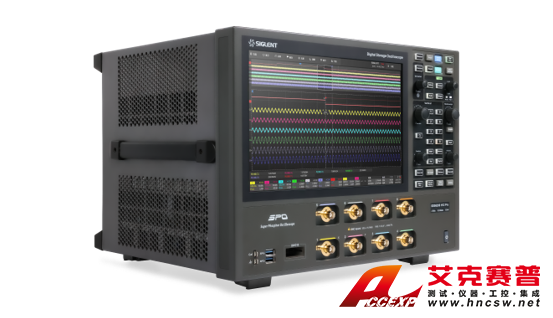

12.1英寸觸摸屏疊加多個快捷軟鍵體現友好交互性
優異的技術參數
● 4/8通道可選，多通道測試是現代電子工程中常見的需求，例如需要同時測試多路信號的電流、電壓、時序關系等，可廣泛應用于多路傳感器監測、三相功率分析、電源完整性測試、電源排序測試等。
● 2GHz高帶寬，決定示波器對信號的基本測量能力，即使測量高頻信號時也能保障真實還原信號，應用范圍廣泛。
● 12-bit高分辨率，4096級量化等級，有利于復雜信號的波形細節觀測，提高信號捕獲的準確性以及測量的可靠性。
● 10GSa/s高采樣率，實現高速瞬態信號的快速捕獲與高精度分析，能夠更快、更準地發現并定位問題所在。
● 500Mpts/ch長存儲，長時間的數據記錄能力，一次能夠采集捕獲更多的關注事件，最大程度地保留波形細節。

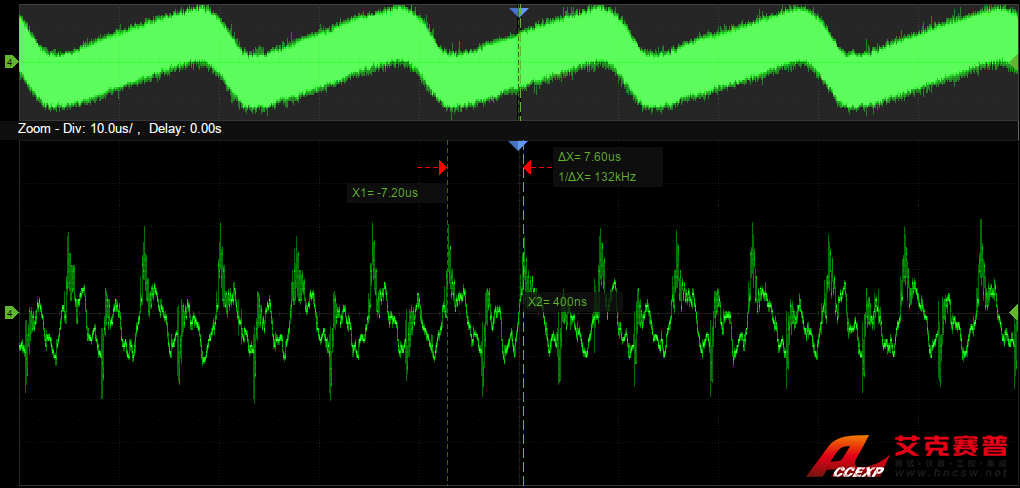

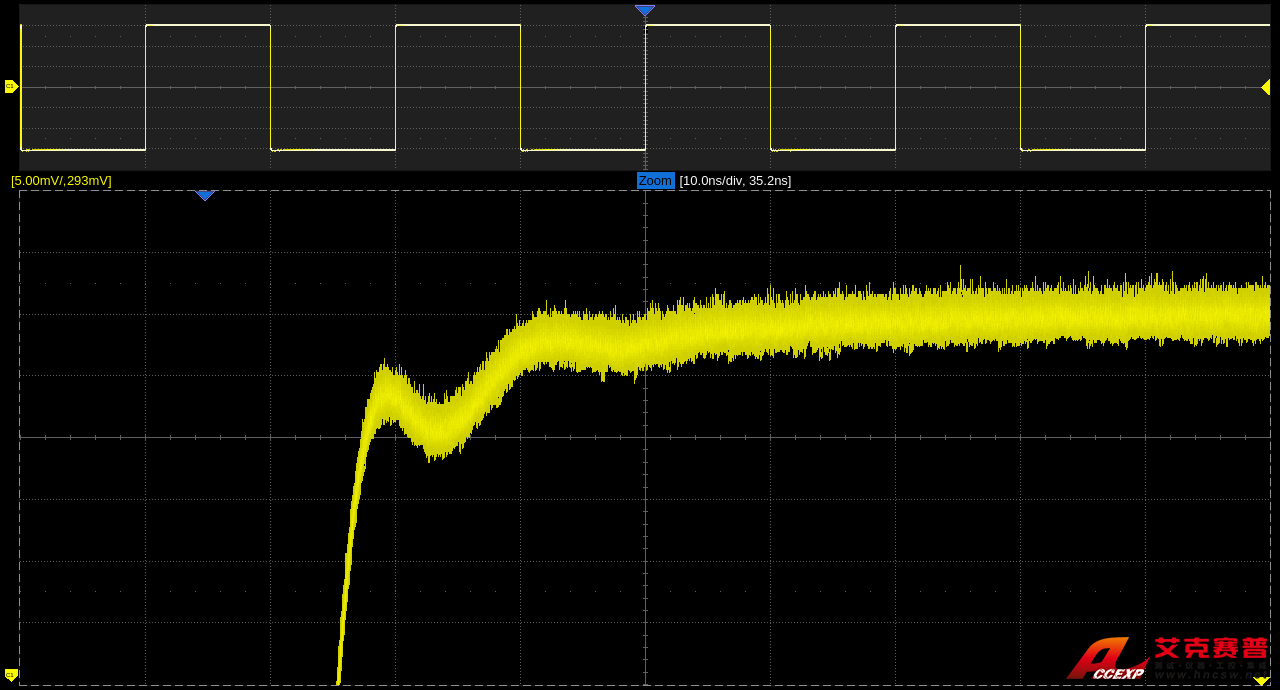

12-bit高精度讓波形顯示更清晰 長存儲深度保障波形細節不丟失
強大的分析功能
● FFT，除了CH1-CH8上的實際波形之外，還可以對運算波形執行信號頻域測試與分析，峰值檢測功能會自動檢測雜散頻率，便于分析被測電路中的干擾噪聲。
● 模板測試，通過用戶自定義的模板對波形進行實時測試，最高每秒可執行25,000次測試，在設計和制造過程中幫助節省時間和費用，廣泛用于信號質量評估、產品可靠性驗證。
● 解碼，支持兩路同時解碼，標配I2C、SPI、 UART、 CAN、 LIN五種串行協議解碼，并可選配CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、Manchester、ARINC429 等多種協議，可廣泛應用于嵌入式設計、汽車電子、通信等領域。
● 電源分析，可自動完成電源質量、浪涌電流、開關損耗等12項參數的測量，代替繁瑣的手工配置和復雜的公式計算，幫助工程師迅速準確地分析常用的電源參數。
● 眼圖和抖動分析，利用眼圖可以觀察到碼間串擾和噪聲的影響，體現信號的整體特征，幫助評估系統優劣程度，抖動分析可以將系統性能做進一步的分析和測量，以提升高速電路的時序冗余度。
● 支持靈活組建多通道采集系統，通過同步機觸發多臺（最多64臺）示波器同步采集，最多支持擴展至 512個模擬通道。

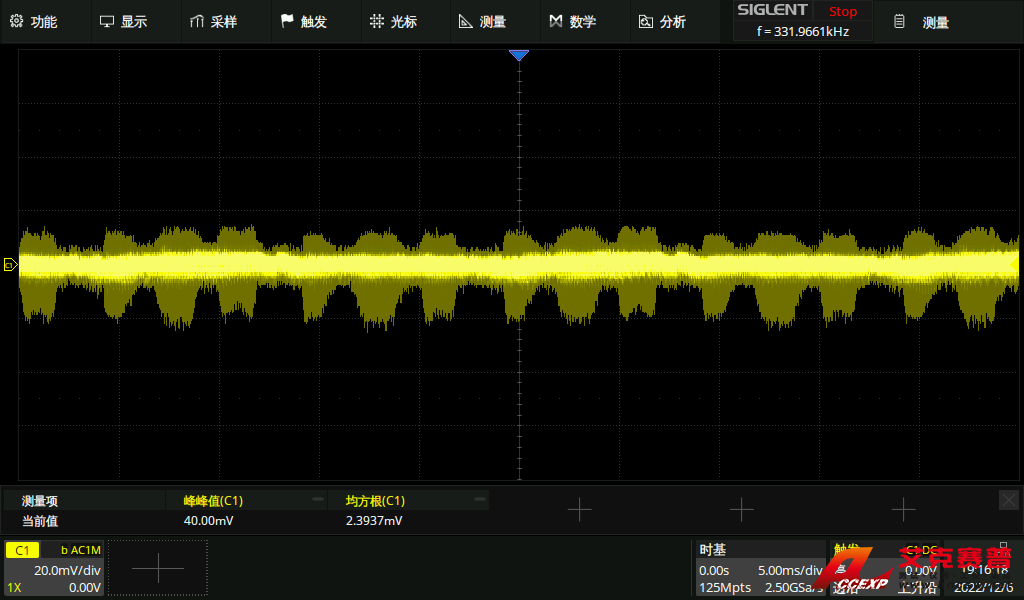

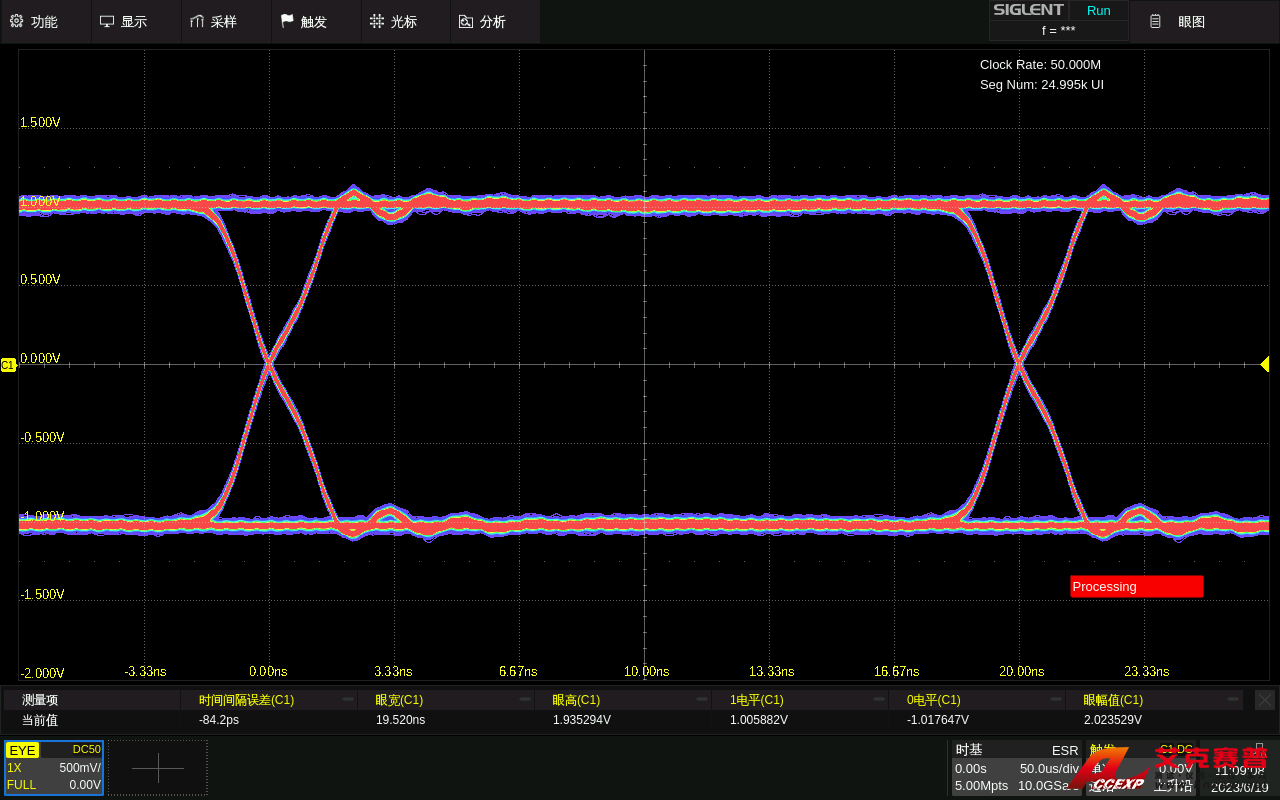

電源紋波測量保障電源足夠“干凈 ” 眼圖分析評估串擾與噪聲
廣泛的應用場景
● 多路信號采集與監控，在工業上或實驗室中，經常需要對多種信號進行同時采集監測，如汽車噴油嘴故障檢驗、高速火車控制系統檢驗、電路板檢驗等，SDS6000 Pro使用同步機后最多可擴展至512個模擬通道，能夠幫助客戶對復雜的信號交互開展同步監測和分析，從而獲得對產品設計更加深入、全面的了解。
● 嵌入式系統分析，在使用示波器調試嵌入式系統時，在同時進行兩路串行總線分析時，還可以再觀察多路波形，如在汽車電子與嵌入式混合信號測量中，隨著駕駛需求的增加，系統越來越復雜，傳感器、執行器的數據不斷增加，工程師們不僅需要測試模擬波形還需要進行串行總線協議分析，8通道SDS6000 Pro就是能夠快速幫助工程師完成嵌入式系統調試工作的分析利器。
● 三相交流電分析，三相交流電廣泛應用于需要高能效或大功率的機電設備，如三相逆變器、電機、驅動器等。逆變器廣泛應用于家電、太陽能光伏發電、風能發電等，而在諸多汽車系統中，主驅、水泵、油箱冷卻系統都是由三相電所控制，對這些設備進行功率分析和電能質量測量必不可少。使用SDS6000 Pro分析三相電時，其中3路接高壓差分探頭測量電壓，3路接電流探頭測量電流，這樣不僅能直接觀測到實時波形，還能利用數學運算進行各種信號處理得到電流有效值、視在功率、波峰因數、諧波失真等參數。
● 多路信號時序測試，廣泛應用于芯片設計、自動駕駛、汽車功率半導體、電源排序檢驗、高壓充放電平臺等。如今大多數嵌入式電路設計中電源軌越來越多，且有著特定的上電、掉電時序要求，甚至規定了上電、掉電的時間要求，如此一來電源排序必不可少，傳統的4通道示波器需要多次采集，逐個模塊檢查，而SDS6000 Pro憑借其8通道的優勢可同時觀察8路通道波形情況，獲得各路時序情況，幫助加快研發進程。

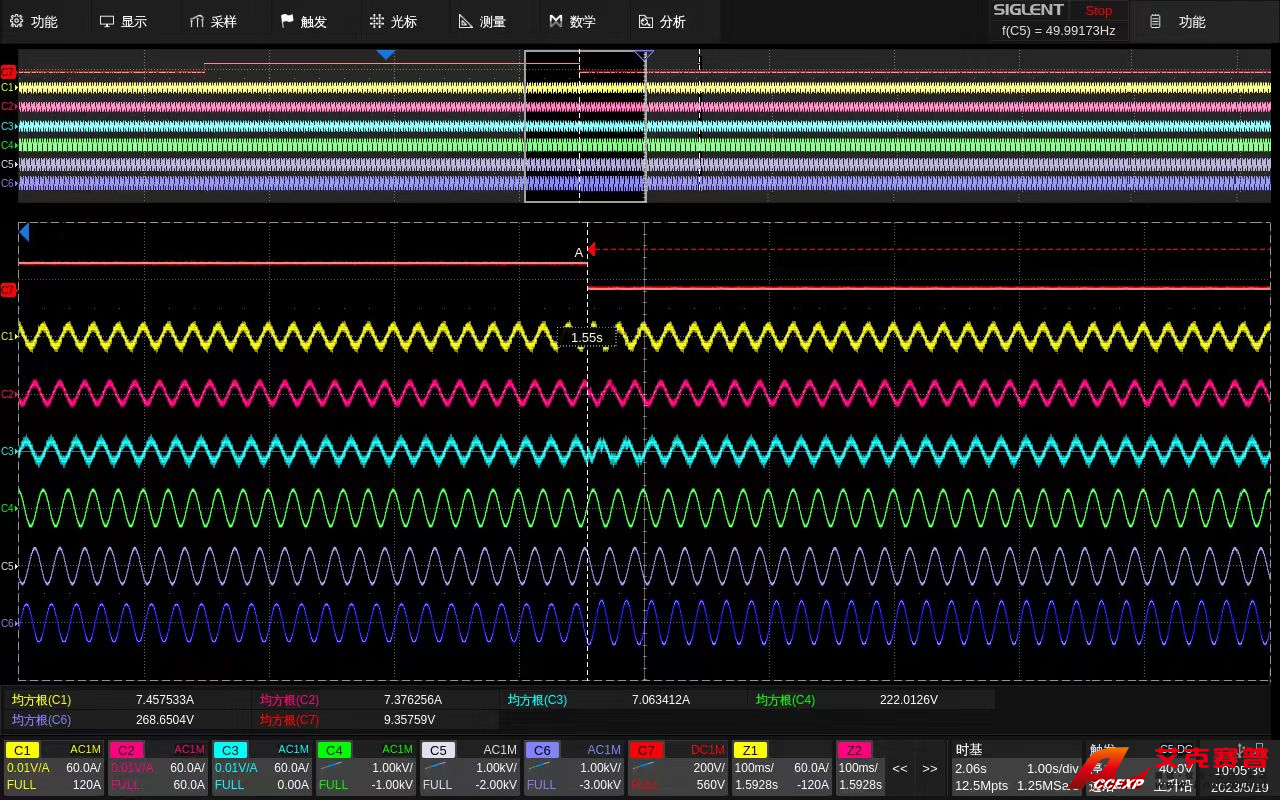

8通道優勢：各路時序情況一目了然
作為通用測試測量行業的領軍者，鼎陽科技推出的這一款8通道SDS6000 Pro示波器，不僅具有優異的技術參數，且分析功能強大，是一款實用且優秀的測試工具，相信能夠有效地幫助工程師們應對更多的測試挑戰！
