噪聲源識別系統
2025-08-29
噪聲源識別系統
對于無人機和eVTOL的低噪聲開發，精準定位噪聲的來源（如 螺旋槳、電機、氣動干擾等）至關重要。例如，在地面靜態測試中，螺旋槳 / 旋翼啟動并維持額定轉速，利用傳聲器陣列對螺 旋槳噪聲、電機噪聲等進行噪聲源定位。在半圓弧上等角度間 隔布置若干自由場傳聲器，進行遠場噪聲測試。

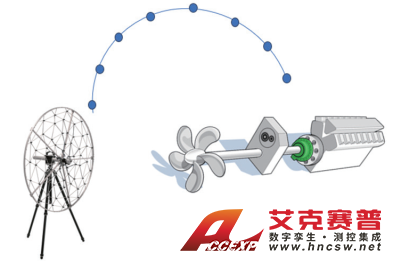

圖1 傳聲器陣列
HBK提供多種實時噪聲源識別系統，可用于穩態和非穩態測 量，適合于噪聲源故障排查、異響（BSR）和聲泄漏檢測等?？?實時記錄現場的聲音和視頻，并回放分析。適用于幾乎所有聲 學環境中的噪聲檢測，操作簡便，可查看特定頻率或頻率區間的聲源，還可以通過聲功率值進行聲源貢獻排序。

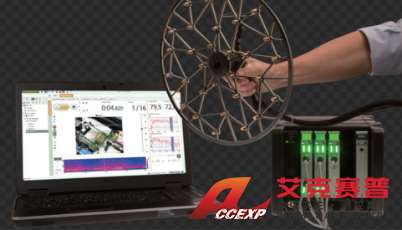

圖2 30通道30cm直徑聲學攝像機
頻率范圍140Hz到12kHz（最大旁瓣水平MSL優于-7dB），當 不要求較高的MSL時，上限頻率可擴展至20kHz.
基于40多年來數百套陣列的設計和安裝經驗，我們會根據您 的需求提供最優的解決方案。不管測試對象是安裝在試驗臺 上的電動總成，或者是在天空飛過的飛機，HBK都能提供完整的解決方案。
圖3 地面靜態聲學測試
使用高級后處理算法：
? BZ-5644型寬帶聲全息一次測量、一次計算即可實現全頻帶 的聲源成像，空間分辨率高，且在整個頻帶內都能獲得準確 的聲功率估計。
? BZ-5639型清晰化波束形成采用非負最小二乘法（NNLS）和 CLEAN-SC 反卷積算法，用于電機系統、風洞、戶外等場景的 噪聲源識別。能夠提升低頻的空間分辨率、減少高頻旁瓣效應，其空間分辨率較傳統延遲求和（DAS）算法提升 3 ? 5倍。
圖4 60通道1米直徑傳聲器陣列
頻率范圍40Hz到10kHz (最大旁瓣水平MSL優于-7dB)，當不要求較高的MSL時，上限頻率可擴展至20kHz.
