如何選擇您需要的探頭？
2024-04-08
一、探頭的種類
在使用探頭進行測量前，需要根據被測信號類型選擇相應的探頭。常見信號有：電壓信號、電流信號、邏輯信號及其它信號。根據信號類型，可將探頭類型細分如下：
二、電壓探頭
電壓和電流探頭兩個大類下又可分為無源探頭和有源探頭。
無源探頭指不需要給探頭供電就能正常使用，整個探頭都由無源器件構成，如電阻、電容等。無源探頭是最經濟耐用的探頭，其測試的精度和可靠性高，不會受到電源噪聲或其他干擾的影響；缺點是帶寬受限，不適合測量大功率或大電流信號。更適用于測量較低頻率信號、高電壓信號、交流信號、熱電偶信號等。
有源探頭指需要給探頭供電才能正常使用，它內部含有一個放大器，在將信號傳送到示波器之前，能夠先放大被測信號，從而提高測量精度。有源探頭帶寬高、輸入電容小、地環路小；缺點是動態范圍小、靜電敏感、校準麻煩且價位高，不適合測量電源紋波。更適用于測量高頻率信號、低電壓信號、直流/交流信號、高速信號，通常配合示波器50Ω輸入阻抗使用。
01 高阻無源電壓探頭
高阻無源電壓探頭是最常用的探頭，通常提供1×，10×、100× 的衰減系數。10:1的高阻無源電壓探頭是最常見的，對信號幅度是1V或更低的可用1× 倍率。大部分高阻無源電壓探頭的帶寬范圍在70MHz ~ 500MHz或更高的帶寬之間，價格在幾十到上千元不等，且通常要求示波器輸入阻抗為1MΩ。
優點：
△ 高輸入電阻
△ 價格便宜、堅固耐用
缺點：
△ 高輸入電容
△ 與50歐姆系統不兼容
△ 必須經過補償
應用
△ 低功率設備
△ 電子設備維修
△ 生產工程測試研發

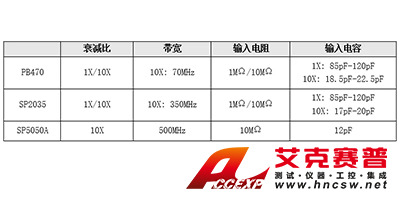

鼎陽具有：
02 低阻無源電壓探頭
低阻無源電壓探頭又稱為50歐姆探頭，帶寬可達10GHz，具有快速的上升時間，但輸入阻抗低，會產生較大的負載，易影響被測電路的工作狀況。
優點：
△ 價格便宜
缺點：
△ 輸入阻抗低
應用
△ 要求示波器輸入阻抗為50Ω
△ 高速設備檢定、微波通信領域
03 無源高壓探頭
無源高壓探頭能夠直接測量高壓電源或電氣設備的電壓信號。其是在帶補償的無源探頭的基礎上，增大輸入電阻，使得衰減加大（如100:1或1000:1等)，測量范圍通常為幾百伏至數千伏。
優點：
△ 安全性和可靠性高
缺點：
△ 測量精度較低
△ 不適用于對信號精度要求較高的場合
應用
△ 測量高電壓信號
△ 測量電力系統中的高壓電源、繼電器和開關等設備的電壓信號

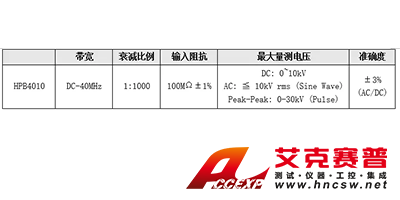

鼎陽具有：
04 有源高壓單端探頭
高壓單端探頭通常用于測量低于40 kV 以地參考的信號，輸入電容低，帶寬高，通常為幾百MHz，同時具有極高的輸入阻抗，通常在幾十MΩ、上百MΩ。
應用：
△ 電源設計
△ 功率半導體
△ UPS 系統
05 有源低壓單端探頭
低壓單端探頭帶寬較高，通常用于測量低于 12V 以地參考的高速信號，具備很低的輸入電容（0-1pF），對電路負載影響很小。
應用：
△ 檢驗、調試和表征高速設計
△ 信號完整性、抖動和定時分析
△ 制造工程和測試

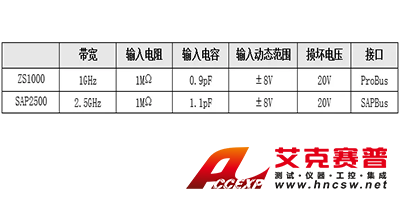

鼎陽具有：
06 有源高壓差分探頭
高壓差分探頭是一種電信號測量儀器，能夠測量電路中兩個點之間的電位差，適用于分析信號傳輸中的噪聲和干擾等問題。
優點：
△ 測量精度高
缺點：
△ 價格昂貴
應用
△ 差分信號測量
△ 浮地系統測量
△ 開關電源設計
△ LED照明
△ 高壓電纜
△ 變壓器

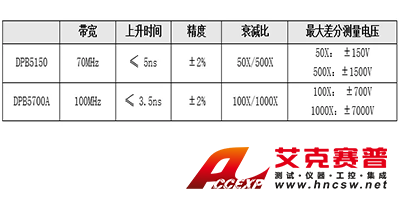

鼎陽具有：
07 有源低壓差分探頭
有源低壓差分探頭一般用于低壓高速信號的測量。
優點：
△ 帶寬高
△ 輸入阻抗高
△ 輸入電容低
缺點：
△ 量程低
應用
△ 車載總線測量(CAN、LIN、FlexRay)
△ 數字系統的差分信號
△ 機械工程與測試

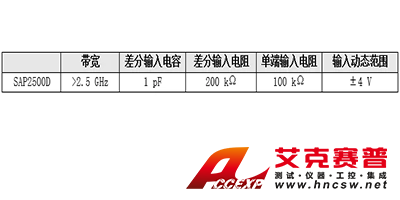

鼎陽具有：
三、電流探頭
電流探頭能夠測量導線中電流的大小，通過打開電流鉗的鉗口，包圍住導體形成一個磁場環，在不破壞導線的情況下測量流經導線的電流，進而測量電流大小，這是一種安全簡單且精確的途徑。
電流探頭雖然沒有電壓探頭那么常見，但是它的作用是其他探頭無法代替的。當電流探頭與電壓探頭配合使用時能夠測量功率、相位等數據，對于測試測量系統來說非常有用。
01 AC電流探頭
AC電流探頭通常是無源探頭，是示波器測試交流電流最常用的探頭，成本低，但不能測量直流分量。
應用：
△ 電源
△ 新能源
△ 電力系統
△ 汽車電子
△ 工業/消費電子產品
02 DC/AC電流探頭
DC/AC電流探頭通常是有源探頭，可以同時測量直流或交流信號。其又分為低頻探頭和高頻探頭，低頻探頭帶寬低，通常在幾百kHz以下，精度也較低。高頻探頭帶寬高，通常在幾MHz以上，精度也較高，上升時間可達ns級別。
應用：
△ 電源
△ 電機驅動
△ 工頻測量
△ 半導體器件設計
△ 逆變器/變壓器設計
△ 交通運輸設備系統設計

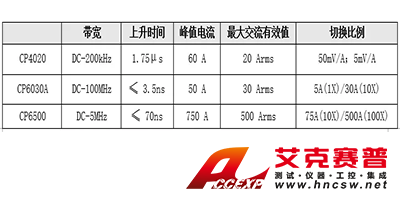

鼎陽具有：
四、邏輯探頭
邏輯探頭可以將數字信號轉換為電壓信號在示波器顯示，主要用于檢測數字電路中的信號，幫助工程師分析數字電路的工作情況。
邏輯探頭通常具有多個通道，可以同時測試多個數字信號。SIGLENT的16路邏輯分析儀（SLA1016）可以同時測量16路數字邏輯信號，在驗證數字電路設計、FPGA驗證等領域有著廣泛的應用，幫助工程師快速準確地測試和分析數字電路的性能和行為。
五、其他類型探頭
01 近場探頭
近場探頭通常搭配頻譜分析儀使用，通過探頭掃描電子部件或外殼表面來查找干擾源。SIGLENT的SSA3000X Plus頻譜分析儀搭配SRF5030T近場探頭套裝，可在研發實驗室進行診斷和調試，以及在屏蔽室進行預兼容測試，識別物體周圍的磁場強度和方向等。
應用：
△ 精確定位磁場干擾源
△ 電磁場強度檢測
△ EMI測試
02 光隔離探頭
光隔離探頭是一種特殊的探頭，其將被測信號轉換為光信號，光信號再轉換為電信號，最后處理顯示在示波器上。它可以將測試點與示波器完全隔離，避免了電氣干擾和信號衰減等問題。光隔離探頭具有高帶寬、高準確性、高穩定性和極強的抗干擾能力，但制作成本高，且后期維護麻煩。
應用：
△ 光通信
△ 電力安全監測系統
△ 新能源及功率半導體領域
△ 計算機設備的測試和維護
△ 血氧儀、心電圖機等醫療設備
03 溫度探頭
溫度探頭是普通電壓探頭與熱敏電阻或熱電偶等溫度傳感器的組合，其能將設備表面的溫度轉換為電信號，傳輸到示波器中進行顯示和分析。溫度探頭只需與被測設備接觸即可進行測量，可幫助工程師在研發、生產和維護過程中，實時監測設備的溫度變化，及時發現設備過熱等異常情況。
六、探頭的選擇
在選擇探頭時，其規格和特性是重要的考慮因素，它們既要與示波器的帶寬和輸入阻抗匹配，又要將對被測電路的影響減到最小。為了確保所選的探頭能滿足應用需求，我們需要了解一些規格參數，如帶寬、上升時間、動態范圍和負載效應等。
帶寬：
帶寬是探頭的一項關鍵指標，它決定了探頭處理信號的能力。通常探頭的帶寬應能覆蓋被測信號的頻率范圍，同時探頭的帶寬盡量等于或大于示波器的帶寬。
合適的探頭帶寬可以確保準確捕獲和顯示信號的細節，提高測量的準確性和可靠性。通常高帶寬意味著探頭能更好地捕獲高頻信號，如果探頭帶寬過低，可能會導致信號的邊緣模糊或丟失高頻成分，無法進行準確測量。
上升時間：
需要根據被測信號的特性來選擇合適的上升時間，通常探頭帶寬越高，上升時間越短。對于高速信號的測量，如脈沖信號或高頻信號，需要選擇上升時間較小的探頭，因為高速信號的邊緣變化非常快，需要探頭有快速的響應能力才能準確地捕捉到信號的變化。
動態范圍：
探頭的動態范圍是指探頭能夠準確測量的最小信號電壓~最大信號電壓的范圍。如果被測信號的幅度變化范圍很大，或者需要在示波器上同時顯示大信號和小信號，就需要選擇動態范圍較大的探頭，以保證能夠準確測量和顯示所有信號。
阻抗匹配：
探頭的輸入阻抗要與示波器的輸入阻抗相匹配，這樣對被測電路的負載作用最少。如果阻抗不匹配，可能導致信號失真或測試誤差。
500MHz帶寬以下的低端示波器輸入阻抗一般為1MΩ，高端示波器輸出阻抗一般為50Ω。對于低輸入阻抗的示波器，應選擇有源探頭或50Ω輸入阻抗的探頭，對于高輸入阻抗的示波器，應選擇10:1探頭。
如示波器的輸入阻抗是 1MΩ，可以選擇輸入阻抗為10MΩ探頭，這樣的探頭測的信號能有衰減 10 倍，對被測信號負載效應小，又能與示波器輸入阻抗匹配。
負載作用：
不同類型的探頭也有不同的負載效應，為了減小探頭的負載效應，盡量選擇高輸入阻抗的探頭，以減小對被測電路的影響。無源探頭的負載效應較小，適用于測量大多數信號；而有源探頭的負載效應較大，但頻率響應和信號保真度更好，適用于測量高速和高精度的信號。
地線：
探頭的接地線要盡量短，把電感減到最小。地線夾子要接觸良好，能夠夾緊被測物體，如果夾子接觸不良，會導致地線電阻增加，從而影響測量精度。如果高阻探頭接地不良且難以解決，可以考慮使用其他類型的探頭，如低阻探頭或差分探頭等，或者使用與探頭匹配的連接器和夾具。
