NI選型指南-USRP軟件無線電設備(軟硬件型號)
2023-11-23
USRP軟件無線電設備是一種可重配置的RF設備，將基于主機的處理器、FPGA和RF前 端集為一體。USRP軟件無線電設備提供從具有固定FPGA功能的低成本選項到具有大 型開放式FPGA和寬瞬時帶寬的高端無線電等各種選項。這些設備可用于多輸入多輸出(MIMO)和LTE / Wi-Fi測試臺、信號情報和雷達系統等應用。

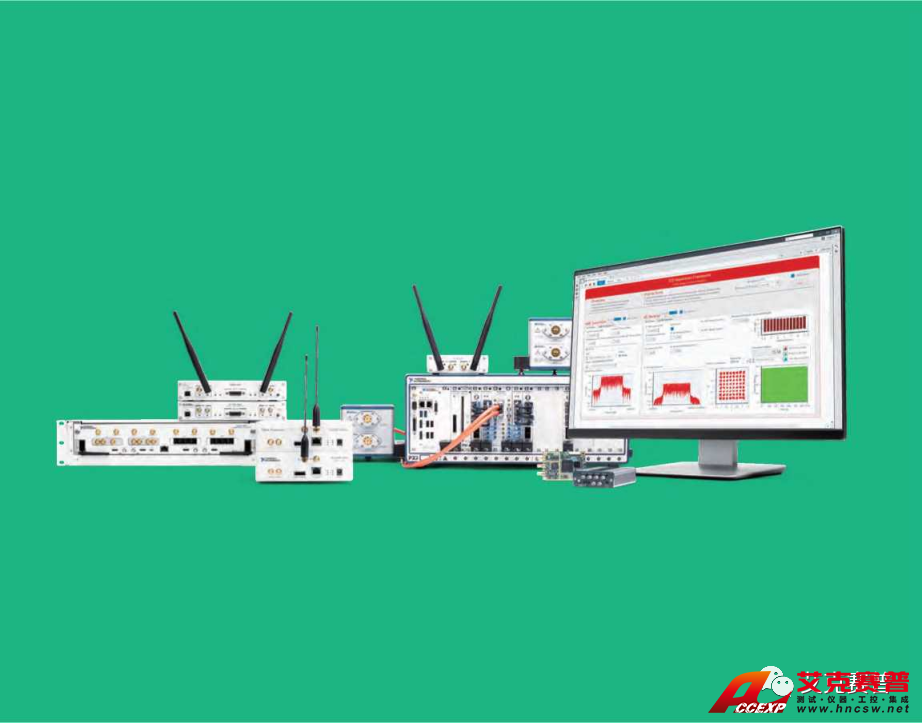

無線原型驗證和部署
通用軟件無線電外設(USRP)是軟件無線電設備，支持先進無線應用的快速原型驗證和部署。SDR可用于無線通信、部署信號智能系統或作為多通道測試臺的構建塊。

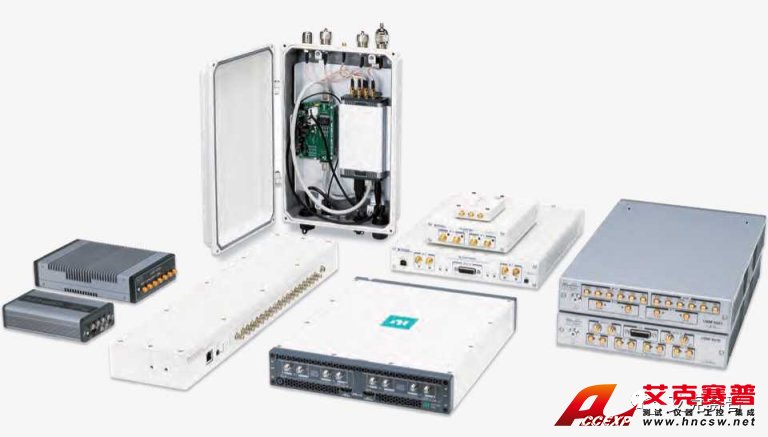

NI SDR硬件

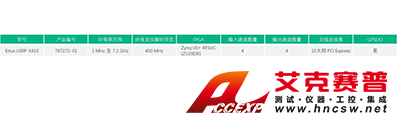

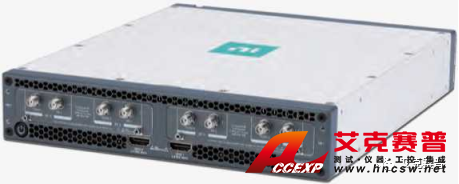

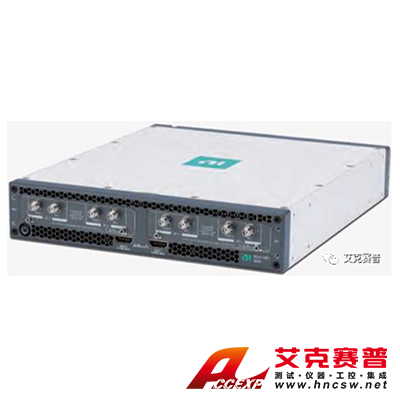

NI Ettus USRP X410
NI Ettus USRP X410 是一款高頻 率帶寬SDR,中心頻率最高可 達7.2 GHz，具有一個兩級超外 差結構，帶有四個獨立的發射器 和接收器通道，最高達400MHz 帶寬。它還包含Xilinx Zynq Ultrascale+ RFSoC和可編程 FPGA,支持LabVIEW和其他開源軟件。
NI SDR硬件

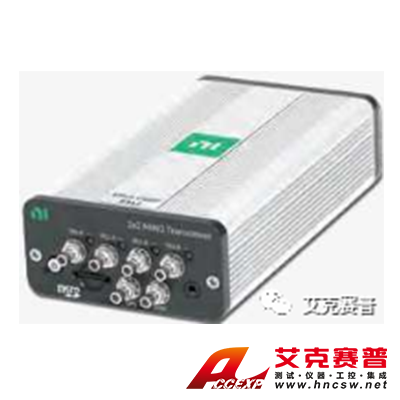

B系列U /USRP-290X
經濟高效的USB SDR，具有寬頻率范圍、緊湊的外形尺寸和高達56MHz的瞬時帶寬。
N 系列U /USRP-292X
高性價比以太網連接的USRP,具有出色的RF性能、MIMO功能和20MHz的帶寬。

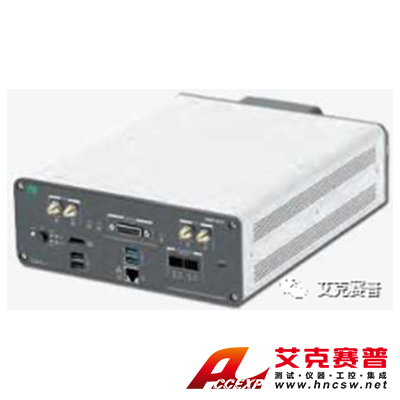

X 系列U /USRP RIO
高性能PCI Express/10千兆以太網USRP,具有強大的Kintex-7 FPGA、2x2 MIMO收發器和高達160 MHz的帶寬。
E系列
便攜式和獨立寬帶SDR,具有Zynq SoC、2x2 MIMO 收發器和56 MHz帶寬。
獨立式設備
使用板載FPGA和處理器為收發器 提供確定性控制，以對高性能無線通信系統進行快速原型驗證。

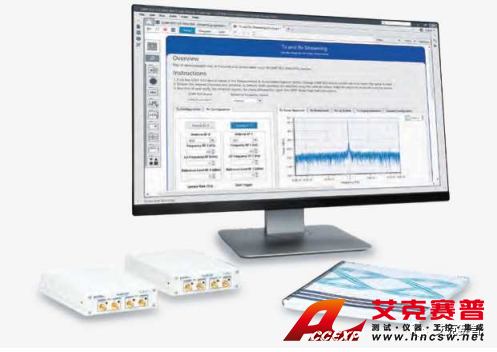

NI SDR軟件
靈活的開源軟件工作流程
由于USRP硬件可以兼容市面上的各種軟件，因此無論您選擇哪種開發工具，都可以毫無顧慮地對USRP硬 件進行編程。您可以選擇LabVIEW,保持統一的數據流編程風格，也可以選擇結合開源驅動程序使用。、。+ +、 MathWorks MATLAB?、GNU Radio 等編程語言
USRP LabVIEW工具流的優勢
抽象的LabVIEW設計環境有助于加快無線系統的設計速度，使不具備HDL設計專業知識的人員也能進行 FPGA編程。如果您有想要加入的第三方IP,如MathWorks MATLAB軟件或VHSIC硬件描述語言(VHDL)代碼, 可以直接從LabVIEW將其導入，從而獲得更高的起點，并加快應用設計的速度。
USRP開源工具流的優勢
UHD由NI發布，具有開源許可證，為所有的Ettus Research USRP SDR和NI USRP SDR提供支持。該驅動 程序支持在USRP硬件上用C/C + +語言進行應用開發，并為以下多種業界標準的開發環境和框架提供跨平 臺支持：RF Network-on-Chip (RFNoC)、GNU Radio、HDL Coder 及 MathWorks MATLAB 和 Simulink? 軟件。作為獲得雙重許可的軟件，UHD可根據開源GNU通用公共許可證第3版提供，也可根據替代的、限制性較 低的許可證供部署Ettus Research硬件的批量OEM客戶使用。
