某某微電子IC數字機測試系統項目
2025-07-15
集成電路測試技術對集成電路的發展與應用意義重大，尤其在軍工領域，是保障裝備可靠性的關鍵。本IC數字機測試系統解決方案針對數模混合集成電路，旨在對 AD 模擬量數字機、DA 數字機及 MCU 的處理能力進行功能驗證，通過自動或半自動測試評估電路功能，助力設計人員優化電路、提高檢測效率，確保軍工用集成電路質量。
某某微電子IC數字機測試系統的核心是構建一個集成多種功能的數字機檢測臺，以控制器為基礎，搭配模擬量采集、數字量采集、模擬量輸出、數字量輸出卡等設備及通訊接口、測試工裝和多種電源，實現對數字機 AI、AO、DI、DO 及通訊接口的測試。系統主要分為信號 I/O 測試和通訊指令測試，信號 I/O 測試涵蓋多路線徑的模擬量和數字量的輸出與采集判定，通訊指令測試則針對網口和串口進行調試。

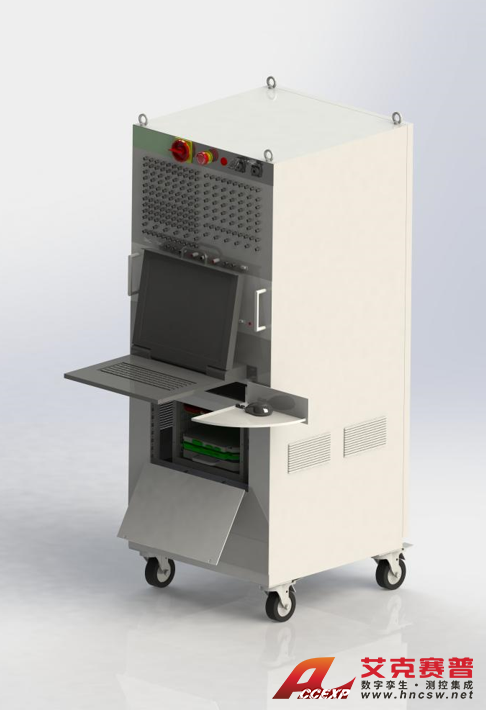

IC數字機檢測臺示意圖
測試原理為上位機軟件發送指令，經采集板卡采集或輸出 A/D 信號，由 MATLAB 或 labview 數據處理模塊處理后，反饋給自動化測試程序進行 P/F 判定，且被測物從收到 ADC 采集命令到停止采集命令的時間為 4s。試驗臺需安裝在滿足特定溫度、濕度要求的室內實驗室，執行多項國際和國內標準。
某某微電子IC數字機測試系統硬件包括數據采集器、測試面板、PCB 轉接板、直流電源和機柜等。數據采集器是核心，集成多種板卡，具備強大的信號輸出、采集和處理能力；測試面板方便故障排查；其他部件各有其功能，共同保障系統穩定運行。軟件基于 labview 等平臺開發，具有多種功能，支持自動和手動測試，可生成報告并進行數據管理，測試流程涵蓋多個項目，滿足不同測試模式需求。
某某微電子IC數字機測試系統圍繞數模混合集成電路的功能驗證展開，構建了一套完整的測試系統，涵蓋硬件和軟件設計，遵循多項標準，能有效對數字機的各類接口和功能進行測試。
方案的實施，可在集成電路研制、生產、應用等階段反復檢驗，確保產品質量，尤其對軍工型號集成電路，能嚴格控制質量，保障裝備可靠性。系統采用成熟技術和設備，遵循一體原則，設計成熟可靠，具備良好的穩定性和可擴展性，支持后續軟件迭代更新。
在硬件方面，各組成部分功能明確、性能達標，數據采集器的強大性能為測試提供有力支撐；軟件功能豐富，操作流程清晰，能滿足不同測試需求，生成的圖文報告便于數據追溯和分析。通過該方案，可提高集成電路檢測效率，優化產品設計，為集成電路的質量把關提供堅實的技術基礎。
